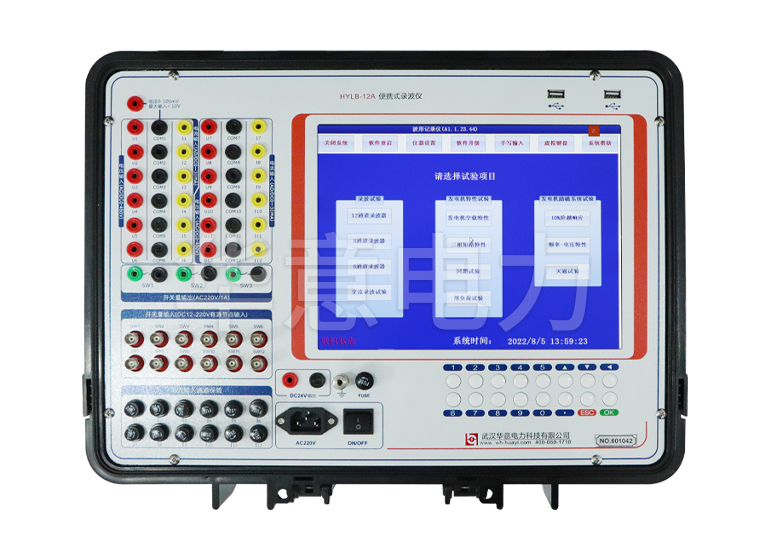

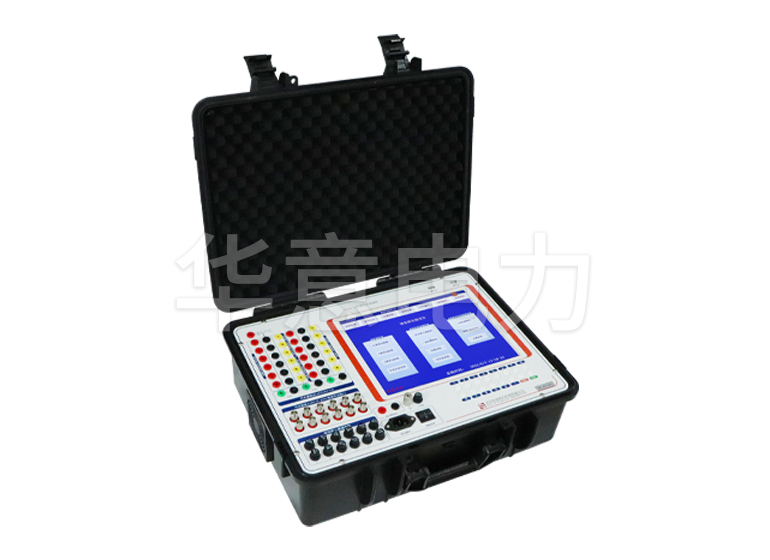

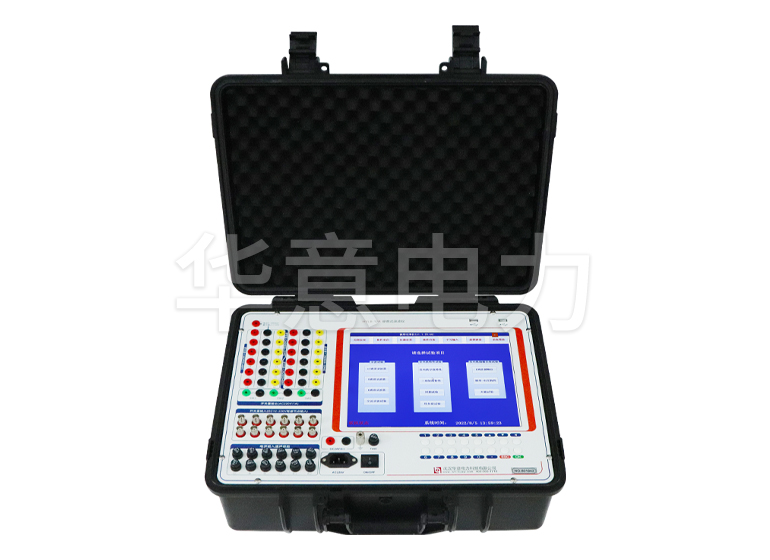

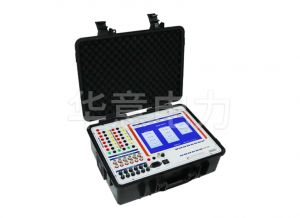

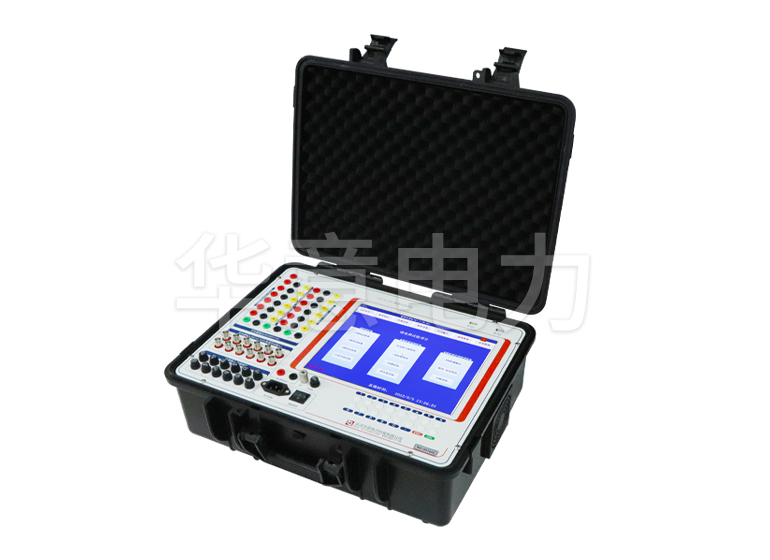

波形記錄儀是針對電力係統應用而開發的瞬態信號記錄儀器，儀器內部軟件預置了針對發電機調試的試驗模板，使用戶可以通過記錄儀很方便的完成發電機短路特性試驗，空載特性試驗，勵磁係統擾動試驗，勵磁係統10%階越試驗，滅磁常數測量，自準同期裝置校驗，機組甩負荷記錄等試驗。

儀器具有豐富的軟件組件使用戶可以通過軟件組件，進行圖形分析，組合運算，有效值計算，交流功率計算，三相對稱性分析，頻譜分析，諧波分析，曲線相關性分析，圖形編輯和相量圖繪製等操作。試驗數據和分析結果可以生成WORD/EXCEL形式試驗報告，也可以通過軟件生成JPG圖片導出，以方便用戶對試驗結果進行深入的分析和處理。

儀器具有12路模擬量輸入，12路有源開關量輸入和3路開出量信號，最高采樣頻率可達100KHZ，基本可以滿足電力係統各種試驗的瞬態信號記錄要求。並且所有的模擬通道之間均相互隔離，以避免試驗中不同電位點的連接問題導致被測係統發生故障。

產品別稱：錄波儀、波形記錄儀、發電機調試分析儀、發電機斷路特性試驗儀

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或複印行為，將追究法律責任
　　2.了解更多91看片视频APP下载產品信息請進入產品中心。服務熱線：400-060-1718

1、2個USB口用於數據下載或鍵盤/鼠標輸入；

2、12.1寸大彩屏顯示，觸摸屏方式實現人機交互；

3、儀器自帶32G數據存儲空間；

4、實時繪製試驗曲線，並且提供多種曲線分析工具，使用戶可以對曲線進行任意縮放和定位操作;

5、可以對當前示波器中的圖形進行編輯，包括自由標識，顏色變換等，以方便試驗報告的製作;

6、提供了頻譜分析工具使用戶可以方便的獲取信號的頻譜圖形;

7、可以任意的選擇信號作為X軸,Y軸繪製信號的關係曲線;

8、提供了諧波分析工具，可以對采集的信號進行諧波分析，最高諧波次數為1024次;

9、組合運算工具使用戶可以對所采集的信號進行加，減，乘，除和積分等運算;

10、計算選定通道信號的有效值，功率;

11、對選定的三相信號進行功率和對稱性分析;

12、繪製選定信號的相量圖;

13、通過軟件選擇通道信號類型：直流瞬時值或者交流有效值;

14、內置了發電機三相短路特性曲線，空載特性曲線，勵磁係統擾動試驗，滅磁時間常數，頻率電壓特性，甩負荷試驗，自準同期試驗的標準試驗模板，軟件自動計算試驗結果參數;

15、儀器能夠自動生成WORD試驗報告，Excel試驗報告;

16、試驗報告對曲線進行自動標識，使試驗報告製作實現完全自動化;

17、所有采樣通道的名稱和單位都可以重新定義;

18、各種試驗的試驗環境設置和儀器設置自動保存;

19、自動計算各種試驗模板的試驗參數;

20、簡單方便的通道濾定方式;

21、使用U盤或移動硬盤等存儲設備方便的導出試驗數據;

22、Windows XPE操作係統，可以實現軟件係統自我保護與恢複，防止病毒攻入與侵蝕;

23、采用防抖動處理，避免用戶錯誤操作;
