微機繼電保護測試儀軟件操作方法簡介

繼保V2.0版軟件，是新一代測試軟件，其特點是：界麵更加友好美觀，軟件功能更加完備強大，並且保留了其獨有的界麵簡潔明晰、操作簡便、易學易用的特點。根據各測試模塊功能的不同，把測試模塊劃分為五小組：通用測試、常規保護、線路保護、元件保護和綜合功能。各個組中包含若幹子菜單。例如，“通用測試”組中包含了“交流試驗”、“直流試驗”、“諧波疊加”、“狀態係列I”以及“狀態係列II”等五個測試模塊，並且可以任意擴展。

第一節   菜單欄中常用功能介紹

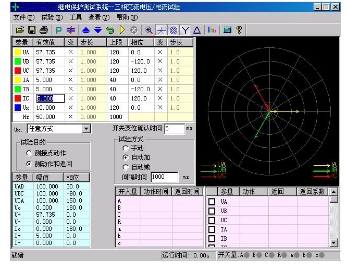

菜單欄中常用的菜單項，在各個測試模塊中其名稱或符號相同，定義的意義和功能也基本相同。這裏以“交流試驗”模塊為例進行介紹，可以適用於後麵介紹的各個功能模塊。界麵如下圖所示：

打開參數：快捷鍵是Ctrl+O。用於從指定文件夾中調出已保存的試驗參數，將參數放到軟件界麵上。點擊該功能，指向當前模塊的試驗參數保存的默認路徑：E:繼保Para當前模塊名。

● 保存參數：快捷鍵是Ctrl+S，用於將軟件界麵上用戶所設定的試驗參數保存進某一文件中，以便將來可以用“打開參數”再次調出使用。數據將保存在當前模塊默然的文件夾下。

● 試驗報告：快捷鍵是Ctrl+R，用於從指定文件夾中調出已保存的試驗報告。在打開的試驗報告窗口中，將顯示試驗報告內容，並且可以在該窗口中修改和打印試驗報告。每次試驗結束，係統將彈出一保存試驗報告對話框以便用戶保存試驗報告。報告保存的的默然路徑：E:繼保試驗報告當前模塊名。

● 退出：   快捷鍵是Ctrl+X，用於退出當前試驗模塊。

● 開始試驗：同鍵盤上的  運行  鍵，用於開始試驗。

● 停止試驗：同鍵盤上的  ESC取消  鍵，用於正常結束試驗或中途強行停止。

● 短路計算：點擊後將打開一個“短路計算”對話框，該對話框用於故障時的短路計算，並將計算結果自動填入到界麵上。如右圖所示。需要特別注意的是：當故障類型為接地故障時，零序補償係數要設置正確。

第二節   工具條中常用按鈕介紹

    打開試驗參數按鈕 （功能同上述）

    保存試驗參數按鈕 （功能同上述）

數據複歸按鈕  用於將參數恢複到試驗前的初始值，能極大地方便於多次重複性試驗。

打開試驗報告按鈕 （功能同上述）

試驗開始按鈕 （功能同上述）

試驗停止按鈕 （功能同上述）

短路計算按鈕 （功能同上述）

啟動功率顯示界麵按鈕  在“交流試驗”模塊中，可在試驗期間打開功率顯示界麵，對比測試儀實際輸出的功率與現場表計測量的功率。

同步指示器  在“同期試驗”模塊中，可在試驗期間打開同步指示器直觀地觀察試驗的進行。

變量步增按鈕  “手動”試驗方式時，按此鍵手動增加變量的值一個步長量。其功能與測試儀鍵盤上的“↑”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。

變量步減按鈕  “手動”試驗方式時，按此鍵手動減小變量的值一個步長量。其功能與測試儀鍵盤上的“↓”按鈕相同。該按鈕在自動試驗時無效，會自動成灰色。

矢量圖  有些測試模塊因排版原因，放不下電壓電流矢量圖的顯示，則可通過此按鈕打開。

放大鏡  用於和縮小各模塊界麵上的電流電壓矢量圖。

幫助按鈕  用於查看當前測試模塊的版本信息及其它。

     對稱輸出按鈕  此按鈕的作用是使電流電壓量按對稱輸出，也就是說隻需要改變任一相的值，其他的幾相會自動的根據對稱的3相交流量輸出幅值和相位，如果一相選擇可變的話，那麽其他相也會相對應的為可變量。

     恢複出廠參數設置  點擊該按鈕，能將界麵上的各個試驗參數恢複到出廠的默認設置狀態，其功能等同於在“繼保”文件夾中刪除“para”文件夾。

     切換到序分量輸出  是最新開發的一項功能。通過點擊此按鈕能切換到專門的序分量測試界麵。要擁有此功能，必須滿足以下條件：1、當前運行的“交流試驗”界麵的工具條中有這個按鈕；2、在“繼保”文件夾中有“三相交流試驗—按序分量輸出”這個文件。
