“諧波疊加”測試單元可實現三相電壓、電流的各次諧波分量疊加輸出，用於測試電力係統的設備在各種諧波情況下的工作行為。常用來校驗差動諧波製動係數。

l UA、UB、UC、IA、IB、IC均可以疊加直流及2～20次諧波輸出

l 各次分量可以按幅值顯示和記錄，也可以按基波的百分比方式顯示和記錄

l 可以選擇自動變化，也可選擇手動變化，幅值和相位均可變化

l 可測量動作值、返回值以及動作時間、返回時間

第一節   界麵說明

1. 諧波數據設置

本模塊裏的諧波有兩種顯示模式：一是以幅值的方式，另外一種就是以基波的百分比來表示。此時，諧波的幅值就和基波的幅值有直接聯係。而且，測試儀輸出的疊加後的波形也和這個基波的幅值有關係。一般來說，在進行諧波製動試驗時，基波的幅值應設置得大於保護的動作整定值（比如說差動保護的啟動值），以保證在諧波較小或為0的時候，保護能可靠動作。

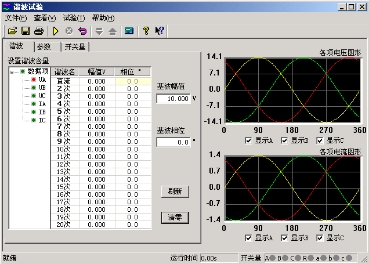

在這個頁麵設置諧波的幅值和相位。圖上左邊紅色的數據相指的是將要疊加諧波的對應相的通道。幅值有兩種方式表示，圖中是以幅值的方式表示的，所以其單位是想對應的電流電壓的單位，如果以基波的百分比來表示，則顯示的是占基波的百分之多少。這裏基波和諧波的相位對試驗的結果影響不是很大，一般就用默認的設置就可以了。如果需要設置的話，根據保護的定值設置其兩者之間的相位就可以了。

數據複歸按鈕：試驗前設置好的試驗數據，在試驗期間各量的幅值和相位可能有變化，在試驗結束後，按此鍵可以讓數據“複歸”到試驗前的狀態。這極大地方便了重複性試驗。

刷新按鈕：該按鈕對那些參與過前一個試驗的參數不起作用，而隻對進行下一個試驗前修改的新數據有效。能將新修改的數據“刷新”至修改前的狀態。

清零按鈕：它將當前窗口中顯示的各次波形（包括基波、直流，以及2~20次諧波）的幅值清零，相位回到其默認狀態。即A相的相位回到“ 0° ”，B相的相位回到“－120°”，C相的相位回到“120°”，該鍵僅對當前界麵上顯示的參數有效。

這裏是對疊加後的波形顯示。可以選擇3相都顯示，也可以單獨顯示一相的波形。如圖中所顯示的就是A相電壓疊加後的了諧波以後的波形。這個圖形顯示很方便與示波器的圖形進行對比。

各相電壓的直流輸出範圍是-160~160V，基波和諧波的輸出範圍是0~120V；各相電流的直流輸出範圍是-10~10A，基波和諧波的輸出範圍是0~40A。

在同一個通道中疊加的波形有效值總和不能超過120V（40A/30A）。若超出範圍，軟件將給出超出範圍提示，此時請檢查輸入數值或檢查數據變化後總幅值是否已經超過了120V（40A/30A）。在數據輸入時和輸出變化中均要進行疊加幅值檢查。

2. 變量參數

（1）變量選擇

變量：從下拉菜單中選擇需要變化的通道，如圖中選擇的是A相電壓做為變化量。

波形：指的是疊加的諧波次數，從直流到20次諧波

幅值步長：這裏的步長也與“諧波表示方法”相對應。當選擇“以幅值表示”時，步長也以幅值表示，單位是A或V；而選擇“以基波的百分比表示”時，則步長也是百分比。

（2）變化範圍、時間

變化初值：變化初值是前麵所設置好的諧波的值。初值是從前頁的諧波數據頁麵中取來的，不能直接修改。要修改這個初值必須在諧波數據頁麵裏進行。初值在這裏以幅值的方式表示。

變化上限：變化量的輸出上限值，該值可以確保輸出的量值不至於太大，以損壞保護裝置。

變化時間：變化時間指的是每變化一步的間隔時間，一般設置為稍大於保護的整定動作時間。

（3）諧波表示方法

各相的諧波分量的數據可以選擇“以幅值的方式表示”，也可以選擇“以基波的百分比表示”。當選“以基波的百分比表示”，在“諧波” 頁麵中各相諧波的值顯示為相對於基波幅值的百分比，變量的幅值步長也以基波的百分比表示。例如，在“以幅值表示”時，某相電壓2次諧波幅值為2V，基波幅值為10V，則當選擇“以基波的百分比表示”時，此時顯示的2次諧波為20％。

3. 開關量

開關量頁用來定義開關量和記錄開關量的動作情況。默認A、B、C、R、a、b、c七路開關量全部有效。試驗時可自定義指定哪幾路開關量有效（前麵打“√”為有效）。各開關量的關係為或關係。

防接點抖動時間  默認為5ms。做繼電器試驗時，如果接點抖動較大，應設置較大值。

第二節   試驗指導

1. 諧波製動係數檢驗（變壓器差動保護部分）

● 試驗接線：

接線方法１（高、低壓側同時加電流）：測試儀IA接高壓側A相，IB接低壓側a相，高、低壓側的中性線短接後接測試儀IN。

接線方法２（僅高壓側加電流）：測試儀IA接高壓側A相，高壓側的中性線接測試儀IN。

● 試驗方法：

   下麵以接線方法2為例（僅高壓側加電流）：

假設某變壓器的二次諧波製動係數為20%。先在“參數”頁麵中選擇“以基波的百分比表示”。然後在“諧波”頁麵中選中IA，設置基波幅值為2A，並在表格中設置2次諧波為25%（大於諧波製動係數為20%，使保護開始試驗時不動作），如圖所示：

   切換至“參數”頁麵，選擇IA為變量，波形為“二次諧波”，並設幅值步長為1%，選擇“手動變化”方式。設置好的參數如上圖所示。開始試驗，按步長逐步減小變量致保護動作。將動作時IA的二次諧波百分比值與整定的製動係數對照。
