1. 開關機說明

持續按按鍵儀器進入如下開機畫麵：

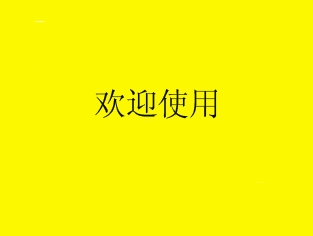

圖四、開機畫麵

繼續按鍵3秒，儀器進入真正開機狀態，儀表會發出“滴”響聲，證明儀表已開機時放開按鍵。

2. 測量界麵說明

開機儀表自動進入測量界麵如下：

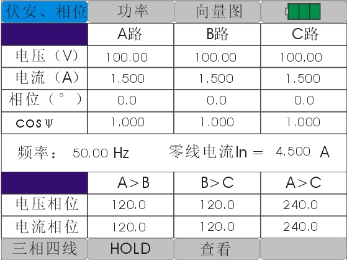

圖五、伏安相位測量界麵

如果測量方式選擇三相三線，用觸摸筆輕觸圖標圖標會變成，相同操作可實現單相測量。本儀表具有數據保持和保存功能，輕觸圖標，圖標顏色由灰色變成測量數據靜止，下麵出現保存圖標，輕觸保存圖標，可以保存數據，數據保存采用循環保存新保存數據會自動刪除最早保存的那組數據，查看功能可以查看保存數據紫色圖標會用R**（**代表01、02…10），通過上一頁圖標和下一頁圖標翻看數據。上述功能在功率測量界麵同樣有效。請按圖標圖標變成藍色如下圖進入功率測量界麵，保存數據時伏安相位測量數據同樣被保存。

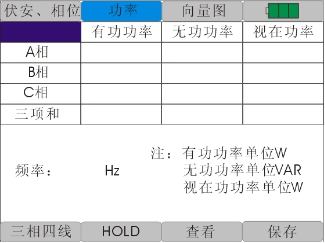

圖六、功率測量界麵

輕觸向量圖圖標進入六角向量圖測量界麵，六角圖按顏色畫出電壓和電流的矢量圖（A相電壓和電流為黃色、B相電壓和電流為綠色、C相電壓和電流為紅色）。

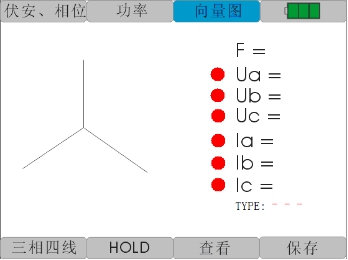

圖七、六角向量圖界麵

判斷相序：

如果電壓相序正確，電壓數值前顯示綠色標誌，若錯誤，則為紅色標誌

如果電流相序正確，電流數值前顯示綠色標誌，若錯誤，則為紅色標誌

判斷負載性質：

若為感性負載，則顯示“L”，若為容性負載，則顯示“C”，否則顯示“-”

2.2 測量接線

1. 單相測量接線方式

如下圖：

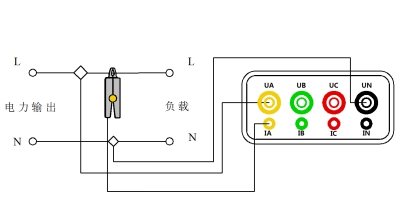

圖八、單相電接線方式

單相電測量將火線接到儀表的UA相，零線接到UN。電流鉗傳感器鉗到火線上接入IA插孔。

2. 三相三線接線方法

如下圖：

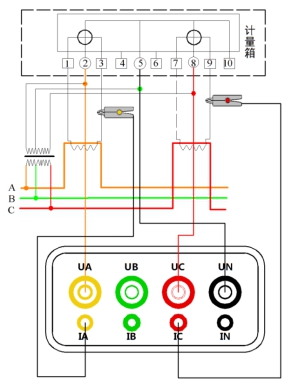

圖九、三相三線接線示意圖

電壓線的連接：使用專用電壓測試線（黃、紅、黑三組），一端依次插入本儀器的UA、UC、UN相插孔，另一端分別接入被測線路的A相、C相、B相。注意：黃色線接UA插孔，黑色線接UN插孔、紅色線接UC插孔。

電流線的連接：再將IA、IC鉗插入本儀器IA、IC插孔中，再將另一端分別卡入被測電流回路。

3. 三相四線接法

如下圖：

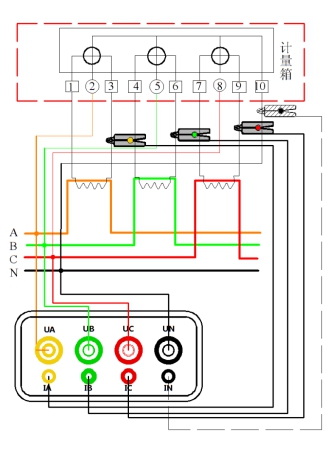

圖十、三相四線接線示意圖

電壓線的連接：使用專用電壓測試線（黃、綠、紅、黑四組），一端依次插入本儀器的UA、UB、UC、UN相插孔中，另一端再接入被測線路的A相、B相、C相、零線。

電流線的連接：將 IA、IB、IC鉗表插入本儀器IA、IB、IC插孔中，再將另一端分別卡入被測電流回路。

如需實現以上功能，需增配一個電流鉗，標準配置是三個電流鉗。
