  變電站的接地網連接著全站的高低壓電氣設備的接地線以及低壓用電係統接地、電纜屏蔽接地、監控係統設備接地以及變電站維護檢修時的一些臨時接地等。接地網有工作接地、保護接地、防雷電和防靜電接地等多項用途，它是保證變電站安全可靠運行、保障運行人員和電氣設備安全的根本保證和重要措施。隨著用電容量的不斷擴大，當出現接地故障後，會使短路電流增大，如此地網經過較長時間運行，致使鏽蝕現象進一步加重。接地網的好壞（接地電阻值）直接影響變電站設備的安全運行，因此，變電站接地網接地電阻的測試工作顯得尤為重要。對變電站接地網接地電阻的測量，主要采用的是傳統的工頻大電流法或常用的接地電阻儀。介紹一種新的電阻測試方法──異頻法。

  異頻法基本工作原理和優點

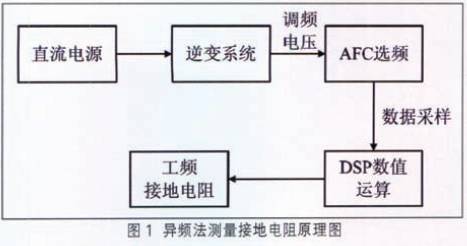

  異頻法測量接地電阻的原理框圖如圖1所示。異頻法采用異頻功率源，按照電流-電壓法，在94-128Hz頻率範圍內，通常采用94Hz、105Hz、111Hz、128Hz四個測量頻率，依靠內置AFC頻率自動跟蹤係統，自動選擇測量頻率，產生不同於工頻的電流測試信號，從而避開幹擾的頻率。不同於工頻的異頻電流測試信號注入被測地網輔助電流極（圖3中的Rh），從被測地網輔助電流極取得該測量電流通過時，產生的異頻電壓信號，該異頻電壓信號經DSP數字信號處理器計算、分析，得到異頻電流信號和電壓信號基波分量的實部和虛部，采用硬件和軟件設備通過公式計算出被測地網工頻下的接地阻抗和接地電阻，並由顯示裝置顯示測量計算的最後結果。

相比於傳統的工頻大電流法進行測量，異頻法具有如下優點：

（1）采用異頻小電流測試，隻需能通過5A電流的小導線即可，極大地減少了導線成本，降低了布線時的勞動強度。

（2）在線測量，被測接地體無需與負載斷開，測試時，隻向地網注入異於工頻的電流，對變電站的安全運行不產生任何影響。

（3）采用A F C自動測試頻率控製技術，自動測試幹擾電壓、幹擾頻率、自動抗線圈繞組間的內部幹擾及被測線路的外部幹擾，最大程度上保證了測量精度，具有極強的抗幹擾能力。

（4）采用異頻法，除可測量各類接地電阻外，還可以測量土壤的接地電阻係數等參數。
