目前在國際和國內已經有越來越多的XLPE交聯聚乙烯絕緣的電力電纜替代原有的充油油紙絕緣的電力電纜。但在交聯電纜投運前的試驗手段上由於被試容量大和試驗設備的原因，很長時間以來，扔沿襲使用直流耐壓的試驗方法。而近些年隨著城、農網建設改造的進行，XLPE交聯電纜越來越多，僅僅靠直流耐壓試驗後就將電纜投入運行，而在運行電壓下發生電纜或電纜頭擊穿的事例也時有發生。所以，大家都在探索新的試驗方法。由於電纜的電容量較大，采用傳統的工頻試驗變壓器很笨重，龐大，且大電流的工作電源在現場不易取得。因此一般都采用91看片在线免费下载交流耐壓試驗。
交流耐壓試驗方法的選擇
電力電纜一般都有比較大的電容量，在交流試驗電壓下呈現一個電容負載，長電力電纜要求容量很大的交流試驗設備及試驗電源。為了使較小容量的試驗電源達到試驗的目的，一般崔勇以下幾種諧振方法進行試驗。安裝敷設後的試驗強調交流耐壓試驗。最近幾年，國內外均已達成共識，對於交聯電纜的耐壓試驗，均優先采用交流試驗方法，避免采用從油紙卷圓電纜試驗方法套用過來的直流耐壓試驗。高壓電纜的試驗，將原來的“直流方法，交流方法”的選擇順序，改為“交流方法，直流方法”的選擇順序，強調優先采用交流試驗方法。
1. 超低頻0.1Hz耐壓試驗
因被試XLPE電纜的電容量很大，工頻試驗時所需試驗變壓器的容量也要很大，導致試驗設備笨重而不適用與現場使用。采用0.1Hz作為試驗電源，理論上可以將試驗變壓器的容量降低到1/500，試驗變壓器的重量可大大降低，可以較容易地移動到現場進行試驗。目前，此種方法主要應用於中、低壓電纜的試驗，由於電壓等級偏低，還不能用於110KV及以上的高壓電纜試驗。
2. 振蕩電壓試驗
振蕩電壓試驗是用直流電源給電纜充電，然後通過一個放電球隙給一組串聯電阻和電抗放電，得到一個阻尼振蕩電壓。此種方法優於直流耐壓試驗，但仍不如工頻試驗有效。
3. 諧振耐壓試驗
可調電感型諧振試驗係統可以滿足耐壓要求，但由於重量大，可移動性差，主要用於實驗師。
變頻諧振試驗係統不但能滿足110kVXLPE電纜的耐壓要求，而且具有重量輕、可移動性好的有點，適宜現場試驗。
結論：
1. 直流耐壓試驗不能模擬高壓交聯電纜的運行工況，試驗效果差，並且有一定的危害性，在現場竣工驗收試驗不宜采用。
2. 交流耐壓試驗是現場檢驗交聯電纜的敷設和附件安裝質量的有效手段。變頻諧振裝置負荷IEC和國際的有關要求，通過電抗器串並聯的方式可以滿足110KV和220KV高壓交聯電纜現場交流耐壓的要求。
1．產品名稱及主要技術參數
1.1產品名稱
XZB-972kVA/270kV變頻91看片在线免费下载試驗裝置
1.2主要技術參數
額定總容量：972kVA
額定頻率：30~300Hz
額定電壓：270kV
額定總電流：3.6A;
固定電抗器電感量：38H
製造日期：2015.10
1.3成套裝置組成
1.3.1 DK-81kVA/27kV高壓電抗器 12台
1.3.2 JLB-55kVA/3/5/20kV/0.4kV激勵變壓器 1台
1.3.3 XZB-55kW/220/380V變頻電源 1台
1.3.4 FRC-270kV/1000pF電容分壓器 1套
1.3.5 BC-80kV/15000pF補償電容器（出一個40kV） 1套
1.3.6配線若幹（見裝箱清單）
2．試驗設備
BBC-V型變壓組別變比測試儀
兆歐表（2500V，2500MΩ）
UT2004型數字萬用表
QJ23型直流單臂電橋
3．試驗環境
溫度：25℃ 濕度：79％RH
4．試驗標準依據
GB10229-77 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》

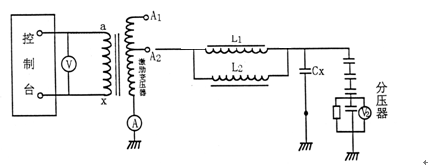

5．試驗原理接線圖
6．試驗數據
6.1成套裝置調頻調諧特性
6.1.十二台電抗器串聯整體試驗特性
電容量（nF） |
激勵電壓（V） |
頻率
(Hz)
|
電抗器輸出電流（A） |
電抗器輸出電壓（kV） |
品質因數（Q） |
噪音（dB） |
結果 |
1 |
2662.5 |
228.29 |
0.39 |
270.29 |
101 |
45 |
合格 |
7．DK-81KVA/27KV 高壓電抗器 (12台)
7.1產品技術參數
額定容量：81kVA 額定電壓：27kV
額定電流: 3A 額定頻率：30~300Hz
電感值：38H±5％ 製造日期：2015.10
產品編號：151014K1，151014K2，151014K3，151014K4, 151014K5
151014K6, 151014K7,151014K8, 151014K9, 151014K10
151014K11，151014K12
7.2試驗環境條件
溫度：25℃ 濕度：77％RH

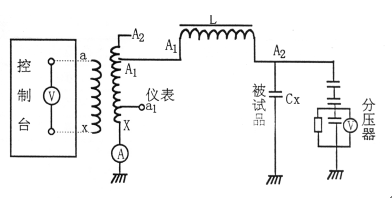

7.3試驗原理接線圖
7.4試驗數據
7.4.1外觀檢查
檢查要求 |
檢查情況 |
檢查結論 |
塗漆或噴塑保護，保護層光亮無漏噴點，無鏽斑 |
塗漆或噴塑保護，保護層光亮無漏噴點，無鏽斑 |
合格 |
外表麵應無明顯凸凹變形現象 |
外表麵應無明顯凸凹變形現象 |
合格 |
接線端標誌清晰，無漏掛、錯掛 |
接線端標誌清晰，無漏掛、錯掛 |
合格 |
7.4.2結構檢查
檢查要求 |
檢查情況 |
檢查結論 |
所屬類別：絕緣筒式 |
無氣囊 |
合格 |
應有可靠的接線，接線處有明顯的接地符號或標明接地字樣 |
有 |
合格 |
應有供搬運用的槽 |
有 |
合格 |
7.4.3繞組直流電阻測量
序號 |
被試繞組 |
電阻（Ω） |
151014K1 |
A-X |
149 |
151014K2 |
A-X |
151 |
151014K3 |
A-X |
147 |
151014K4 |
A-X |
149 |
151014K5 |
A-X |
148 |
151014K6 |
A-X |
152 |
151014K7 |
A-X |
146 |
151014K8 |
A-X |
150 |
151014K9 |
A-X |
149 |
151014K10 |
A-X |
148 |
151014K11 |
A-X |
147 |
151014K12 |
A-X |
148 |
7.4.4電感值測量
序號 |
要求值（H） |
試驗電壓（V） |
試驗電流（A） |
電感量實測值（H） |
151014K1 |
38±5％ |
10000 |
0.83 |
38.3 |
151014K2 |
38±5％ |
10000 |
0.83 |
38.7 |
151014K3 |
38±5％ |
10000 |
0.83 |
38.2 |
151014K4 |
38±5％ |
10000 |
0.83 |
38.5 |
151014K5 |
38±5％ |
10000 |
0.83 |
38.7 |
151014K6 |
38±5％ |
10000 |
0.83 |
38.1 |
151014K7 |
38±5％ |
10000 |
0.83 |
38.8 |
151014K8 |
38±5％ |
10000 |
0.83 |
38.7 |
151014K9 |
38±5％ |
10000 |
0.83 |
38.5 |
151014K10 |
38±5％ |
10000 |
0.83 |
38.3 |
151014K11 |
38±5％ |
10000 |
0.83 |
38.1 |
151014K12 |
38±5％ |
10000 |
0.83 |
38.6 |
7.4.5外施耐壓試驗
序號 |
要求值（KV） |
外施耐壓試驗值 |
持續時間 |
試驗結果 |
151014K1 |
27kV |
29.7kV |
60s |
合格 |
151014K2 |
27kV |
29.7kV |
60s |
合格 |
151014K3 |
27kV |
29.7kV |
60s |
合格 |
151014K4 |
27kV |
29.7kV |
60s |
合格 |
151014K5 |
27kV |
29.7kV |
60s |
合格 |
151014K6 |
27kV |
29.7kV |
60s |
合格 |
151014K7 |
27kV |
29.7kV |
60s |
合格 |
151014K8 |
27kV |
29.7kV |
60s |
合格 |
151014K9 |
27kV |
29.7kV |
60s |
合格 |
151014K10 |
27kV |
29.7kV |
60s |
合格 |
151014K11 |
27kV |
29.7kV |
60s |
合格 |
151014K12 |
27kV |
29.7kV |
60s |
合格 |
7.4.6調頻諧振感應耐壓試驗和品質因數測量及噪音測量
序號 |
激勵電壓 |
電抗器輸出電壓 |
輸出電流 |
諧振頻率（Hz） |
品質因素 |
噪音 |
備注 |
151014K1 |
586.50V |
30.38kV |
0.7A |
174.50 |
52 |
45dB |
耐壓60分鍾合格
|
151014K2 |
573.75V |
30.00kV |
0.7A |
176.19 |
52 |
45dB |
151014K3 |
552.50V |
30.10kV |
0.7A |
174.80 |
52 |
45dB |
151014K4 |
548.25V |
30.28kV |
0.7A |
174.89 |
52 |
45dB |
151014K5 |
552.50V |
30.28kV |
0.7A |
175.69 |
52 |
45dB |
151014K6 |
544.00V |
30.09kV |
0.7A |
175.50 |
52 |
45dB |
151014K7 |
552.50V |
30.18kV |
0.7A |
175.50 |
52 |
45dB |
151014K8 |
565.25V |
30.28kV |
0.7A |
174.89 |
52 |
45dB |
151014K9 |
544.00V |
30.18kV |
0.7A |
175.50 |
52 |
45dB |
151014K10 |
561.00V |
30.18kV |
0.7A |
175.89 |
52 |
45dB |
151014K11 |
561.00V |
30.18kV |
0.7A |
175.04 |
52 |
45dB |
151014K12 |
582.25V |
30.09kV |
0.7A |
175.89 |
52 |
45dB |
7.5結論
以上各項試驗符合標準
該高壓電抗試驗合格
8．JLB-55kVA/3/5/20kV/0.4kV激勵變壓器
8.1產品技術參數
額定容量：55kVA 額定輸入電壓：400V
額定輸入電流：137.5A 額定輸出電壓：3/5/20kV
額定輸出電流:18.33/11/2.75A 額定頻率：30~300Hz
製造日期：2015.10 產品編號:151014J
8.2試驗環境條件
溫度25℃ 濕度62％RH

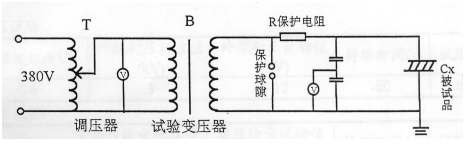

8.3試驗原理接線圖
8.4試驗數據
8.4.1外觀檢查
檢查要求 |
檢查情況 |
檢查結論 |
塗漆或噴塑保護，保護層光亮無漏噴點、無鏽斑 |
符合要求 |
合格 |
外表麵應無明顯凸凹變開現象 |
符合要求 |
合格 |
接線端標電清晰、無漏掛、錯掛 |
符合要求 |
合格 |
8.4.2結構檢查
檢查要求 |
檢查情況 |
檢查結論 |
應有可靠的接地螺栓、接地處有明顯的接地符號或標明接地字樣 |
有 |
合格 |
8.4.3電壓比測量
被測線圈 |
實測值 |
標準值 |
相對誤差 |
高壓/低壓A1X/aX |
7.51 |
7.5 |
0.13% |
高壓/低壓A2X/aX |
12.55 |
12.5 |
0.4% |
高壓/低壓A3X/aX |
50.12 |
50 |
0.24% |
8.4.4繞組聯結組別試驗
名稱 |
要求 |
測量情況 |
繞組聯結組別 |
1/1-0 |
1/1-0 |
8.4.5繞組直流電阻測量
高壓線圈（Ω） |
低壓線圈（Ω） |
儀表線圈（Ω） |
3kV繞組1.4 |
1.2 |
|
5kV繞組7.8 |
|
|
20kV繞組160.9 |
|
|
8.4.6絕緣電阻測量
部位 |
標準值（MΩ） |
實測值（MΩ） |
高→低及地 |
≥1000 |
2500 |
低→高及地 |
≥1000 |
2500 |
8.4.7外施耐壓試驗
低壓繞組（kV） |
外施耐壓標準值（kV） |
外施耐壓試驗值（kV） |
持續時間（s） |
試驗結果 |
0.4 |
11 |
11 |
60 |
通過 |
8.4.8感應耐壓試驗
低壓繞組（V） |
高壓輸出標準值（kV） |
高壓輸出試驗值（kV） |
持續時間（s） |
試驗結果 |
500 |
25 |
25.36 |
60 |
通過 |
8.4.9空載試驗
8.4.9.1空載電流測量
輸入電壓（V） |
空載電流（A） |
空載電流標準值 |
空載電流百分值 |
400 |
3.2 |
I0≤13％ |
2.33％ |
8.4.9.2空載損耗測量
輸入電壓主（V） |
空載損耗實測值（W） |
400 |
1280 |
8.4.10負載試驗
8.4.10.1阻抗電壓試驗
負載電流（A） |
阻抗電壓（V） |
阻抗電壓標準值 |
阻抗電壓百分值 |
137.5 |
167 |
3.6％≤Uk≤13.2% |
5.57% |
9. XZB-55kW/220/380V變頻電源
額定容量：55kW 相數：單/三相
額定輸入電壓： 220V ;380V 輸出電壓範圍：0～400V
額定輸入電流：137.5A 額定輸出電流：137.5A
輸入頻率：50Hz 輸出頻率:30~300Hz
製造日期：2015.10 出廠編號：151014B
9.1外觀檢查
表麵無劃傷，堅固件安裝牢固，過線整齊。
9.2絕緣電阻
整個低壓回路對地絕緣電阻75MΩ
9.3個電試驗
整個低壓回路承受交流正弦電壓2500V，1分鍾 正常
9.4接地電阻
接地電阻0.05Ω
9.5操作性能
a）高靈敏電子過壓保護功能正常
b) 過流保護動作正常
c）頻率及電壓調節功能正常
d）急停和複位正常
f）信號采集正常
10．FRC-270kV/1000pF電容分壓器
試驗數據:
標準電壓 |
50(kv) |
100 (kv) |
150(kv) |
200(kv) |
270(kv) |
實測電壓 |
50.1 |
100.2 |
150.3 |
200.4 |
270.6 |
誤差% |
0.3 |
0.5 |
0.7 |
0.5 |
0.5 |
額定電壓:270kV 出廠編號:151014D1/D2
精 度:1.5 工作頻率:30~300Hz
出廠日期:2015.10 分壓比：3000：1
11．BC-80kV/15000pF補償電容器(出一個40kV)
額定電壓:80kV 出廠編號:151014R
工作頻率:30~300Hz 出廠日期:2015.10
12．結論
整套裝置通過本身耐壓試驗合格 準予出廠
