  隨著電網的發展,SF6氣體絕緣電流互感器大量使用,由於其內部絕緣支撐屏蔽發生故障,給安全運行帶來了極大的影響,國家電網公司下發的《預防110(66)kV～500kV互感器事故措施》和《十八項反事故措施》中明確提出了SF6氣體絕緣的電流互感器在安裝後應進行現場老練試驗,老練試驗後進行工頻耐壓,所加試驗電壓值為出廠試驗值的90%,以此來保證氣體絕緣電流互感器的長期穩定運行。

  電流互感器的現場試驗和交流耐壓試驗

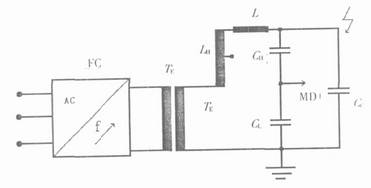

  試驗采用91看片在线免费下载電路,整個係統由被試SF6電流互感器、變頻櫃、電抗器、勵磁變、限流電抗、測量係統組成。試驗接線如圖1所示。

圖1

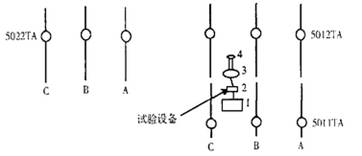

  試驗設備放置在5011與5012的B,C相之間,試驗設備與3組電流互感器的位置如圖2所示:

圖2

試驗過程中發現:

  a.在對5012電流互感器的試驗中,使用了電壓比為600V/10600V的勵磁變,采用三相同時加壓的方式進行試驗,順利通過了老練試驗程序。在進行耐壓試驗時,試驗電壓隻能升至406kV,改成單相加壓(C相),試驗電壓隻能升高至426kV,為減小電暈損耗,將加壓連接線加粗1倍,試驗電壓升高至432kV。

  b.考慮到所使用的電抗器品質因數低,隻能通過提高勵磁電壓來升高試驗電壓,於是更換了勵磁變,電壓比為380/15000V。更換勵磁變後對5012C相進行試驗,試驗電壓順利升至612kV;接著對5012A,B兩相一起進行耐壓,也順利通過。

  c.在對5022電流互感器進行試驗時,考慮到加壓設備比較笨重,移動困難,因此直接將試驗線引至5022電流互感器,三相一起進行老練試驗,無異常情況,老練試驗通過。但在進行耐壓試驗時出現了不能夠升至試驗電壓的情況,且隨著試驗電壓的升高,頻率有下降現象,改成單相加壓,電壓升高不明顯,且隨加壓連接線長度的增加,試驗電壓下降明顯。

  d.將電抗器、分壓器、勵磁變、限流電抗等高壓部分移至5022A,B相之間,對5022電流互感器進行耐壓試驗,加壓過程中頻率沒有下降的現象,能夠順利的升至試驗電壓。

  當被試設備、試驗回路、電抗器等都確定後,試驗回路的品質因素Q已經確定,要提高係統的試驗電壓,就需要提高勵磁電壓。

  加壓連接引線長度對試驗電壓影響明顯。加壓連接引線線徑細,長度較長,在電壓很高時,電暈明顯,電暈損耗大,空氣濕度增加會使電暈增加,反映為試驗回路電阻大,品質因素降低。加粗試驗連接引線或減小連接引線的長度後,減小了連接引線的電暈損耗,提高了試驗回路的品質因素。當勵磁電壓、電抗器確定後,要提高試驗電壓,需要提高試驗回路的品質因素,即減小被試設備電容量,方法是減少被試品數量。 在加壓連接引線長,試驗電壓高時,隨著試驗電壓的升高,加壓引線上的電暈增加,加壓引線對地電容會改變,從而導致諧振頻率有少量的下降。

  交流耐壓試驗是破壞性試驗。在試驗之前必須對被試品先進行絕緣電阻、吸收比、泄漏電流、介質損失角及絕緣油等項目的試驗，若試驗結果正常方能進行交流耐壓試驗，若發現設備的絕緣情況不良（如受潮和局部缺陷等），通常應先進行處理後再做耐壓試驗，避免造成不應有的絕緣擊穿。

  工頻高電壓通常采用高壓試驗變壓器來產生。

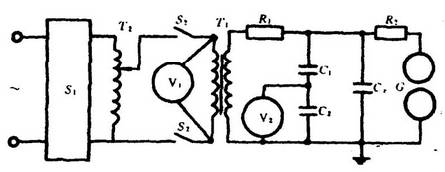

  試驗回路由試驗變壓器、調壓設備、測量回路、控製和保護回路等組成。最簡單的交流耐壓試驗接線見圖1-21。

圖1-21

  試驗變壓器T1是產生工頻高壓的主要設備，其工作原理與單相電力變壓器相同。隻是前者變比較大，高壓側電壓較高，需采用較厚的絕緣和較大的間隙距離，因此，試驗變壓器漏磁通較大，阻抗電壓也較高，對於串級式試驗變壓器，阻抗電壓更高，有時可達40～50%。因此，當試驗變壓器串聯級數較多，試品較大時，必須在試驗變壓器高壓回路的試品兩端直接測量其試驗電壓，即由C1、C2和電壓表V2組成的分壓器-電壓表回路直接測量試品Cx上的電壓。

  調壓設備T2應能從零或較低的數值平滑地改變電壓，其輸出電壓應等於或稍大於試驗變壓器低壓繞組的額定電壓。調壓設備本身的能量損耗要小，容量要等於或稍大於試驗變壓器的額定容量。調壓設備輸出電壓波形畸變要小，盡可能接近正弦波；漏抗要小；接線應簡單、可靠、調壓方便。主要的調壓設備有自耦調壓器、移圈調壓器、感應調壓器和發電機組。對於互感器類試品，由於其容量不大，多采用自耦調壓器。它具有體積小、重量輕、便於攜帶、結構簡單、漏抗小、波形好、功率損耗小的優點，而且可以輸出比原邊高的電壓。自耦調壓器的缺點是動觸頭容易產生電弧，負載較大時更容易產生電弧，因此自耦調壓器負載能力較差，不宜工作在過載狀態。調壓器的接觸噪聲對局部放電的測量也有影響。

  開關S1和S2用來接通和斷開試驗電源。電阻R1和R2是保護電阻，當試品閃絡或保護球隙G動作，起限流和阻尼高頻振蕩的作用，保護試品和試驗回路中各種設備免受過電流或過電壓的衝擊而導致損壞。

  試驗電壓的測量分為在試驗變壓器低壓繞組或測量繞組上測量並按變壓比算出試品上電壓和直接在試品兩端測量兩種方式。交流耐壓試驗要求采用直接在高壓端測量交流電壓值。其基本測量方法有：分壓器-電壓表測量係統，電壓互感器-電壓表測量係統，靜電電壓表等，各種測量誤差應不大於3%。

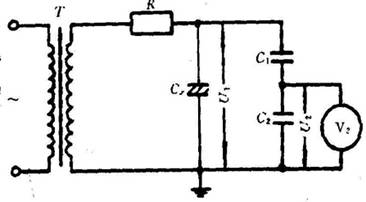

分壓器-電壓表測量係統：可分為電容分壓器-電壓表測量係統（圖1-22中C1、C2、V2）、電阻分壓器-電壓表測量係統和電阻分壓器-電壓表測量係統。

圖1-22

C1：高壓臂電容；C2：低壓臂電容；V2：高內阻電壓表； T：試驗變壓器；R：保護電阻；Cx ：被試電流互感器

對於電容分壓器，其分壓比

  電容分壓器高壓臂電容C1不宜太小，以提高分壓器有抗幹擾能力；也不能太大，以免試驗變壓器的負載太大，一般為數百pF。
