交流耐壓試驗往往能發現一些絕緣預防性試驗所不能發現的變壓器缺陷與故障，同時交流耐壓試驗也是最能直接考驗運行中變壓器絕緣性能的電氣試驗方法，因此對變壓器進行交流耐壓試驗有著至關重要的意義。
試驗的方法
交流耐壓試驗通常包括工頻耐壓與感應耐壓2種，這2種耐壓試驗能分別考核變壓器的各種絕緣性能。工頻耐壓試驗是變壓器試驗項目中極為關鍵的一項，是用來考核主絕緣強度的主要方法。它能發現變壓器的局部缺陷，當變壓器繞組或絕緣有破損、受潮以及髒汙等情況時，在工頻耐壓試驗中會出現一場現象，從而能及時發現變壓器的缺陷及問題，避免變壓器在運行中可能發生的故障。
工頻耐壓試驗是用高於運行中可能遇到的過電壓值得工頻電壓對變壓器等試品進行耐壓試驗，同時還要保持一定的時間。選取適當的試驗電壓值是工頻耐壓試驗的關鍵問題，因為一方麵要求能保證變壓器具有一定的絕緣水平，同時還要考慮不能因為試驗電壓過高致使變壓器的絕緣受到不應有的破壞。試驗升壓方式一般來說常用的有兩種，一是使用試驗變壓器，調壓器等直接升壓；另一種是利用91看片在线免费下载來對一些大容量的變壓器進行升壓。感應耐壓試驗是變壓器試驗中另一個極其重要的項目，工頻耐壓試驗隻考核了變壓器的主絕緣，即高、低壓繞組間和繞組對鐵心，外殼間的絕緣性能，而對於繞組的匝間和層間的絕緣，即縱絕緣檢查不到。
感應耐壓試驗就是認為的給變壓器施加比額定電壓高一定倍數的電壓，用於考查變壓器的縱絕緣。試驗通常在低壓側繞組上施加2-4倍額定頻率，2倍的額定電壓，高壓側繞組烤爐。在不具備倍頻電源的情況下，也可用工頻1.3倍額定電壓進行試驗。
現場常用3倍額定頻率電壓進行感應耐壓試驗，即將三台單相或一台三相變壓器，原邊接成星形，次邊接成開口三角形，再在變壓器星形側加上對稱的三相正弦波電源，一次在開口三角側產生3倍額定頻率電壓的輸出。
交流耐壓試驗時加至試驗標準電壓後的持續時間，通常為1min。升壓必須從零開始，不能進行衝擊合閘。在75%試驗電壓以前，生涯速度可以自行選擇，從75%電壓開會應該均勻升壓，以每秒月2%試驗電壓的速率升壓。耐壓試驗後，迅速均勻降壓到零，然後切斷電源。
變壓器交流耐壓試驗主要用於考核其主絕緣狀況，試驗時應將被試繞組短接加壓，非被試繞組短接接地嗎，以防組局部電位升高，損傷絕緣。由於對變壓器交流耐壓試驗所施加的電壓較高，現場試驗接線時要求設備間連接線，設備外殼接地、非被試繞組接地線必須保證連接良好可靠，且所有試驗接地線應不在同一處接地。對高電壓大容量設備進行交流耐壓試驗時，因電容引起端部電壓升高，其值應詳細計算，不能盲目估算。此外，進行交流耐壓試驗時，應該直接在被試設備的加壓段進行電壓測量。最為重要的是一定要嚴格執行規程。在做到嚴格考核變壓器絕緣性能的同時，更要保證試驗設備與操作人員的安全。
XZB-135kVA/108kV變頻91看片在线免费下载試驗裝置試驗報告
1．產品名稱及主要技術參數
1.1產品名稱
XZB-135kVA/108kV變頻91看片在线免费下载試驗裝置
1.2主要技術參數
額定總容量：135kVA
額定頻率：30~300Hz
額定電壓：108kV;
固定電抗器電感量：100H
製造日期：2015.03
1.3成套裝置組成
1.3.1 DK-33.75kVA/27kV高壓電抗器 4台
1.3.2 JLB-7.5kVA/1.5/3/6kV/0.4kV激勵變壓器 1台
1.3.3 BPXZ-F-7.5kW/220/380V變頻電源 1台
1.3.4 FR-100kV/1000pF電容分壓器 1台
1.3.5 配線若幹（見裝箱清單）
2．試驗設備
BBC-V型變壓組別變比測試儀
兆歐表（2500V，2500MΩ）
UT2004型數字萬用表
QJ23型直流單臂電橋
3．試驗環境
溫度：7℃ 濕度：75％RH
4．試驗標準依據
GB10229-77 《電抗器》
GB1094 《電力變壓器》
GB50150-2006 《電氣裝置安裝工程電氣設備交接試驗標準》
DL/T 596-1996 《電力設備預防性試驗規程》
GB1094.1-GB1094.6-96 《外殼防護等級》
GB2900 《電工名詞術語》
GB/T16927.1~2-1997 《高電壓試驗技術》

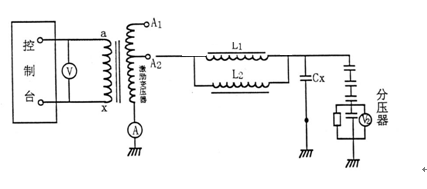

5．試驗原理接線圖
6．試驗數據
6.1成套裝置調頻調諧特性
6.1.四台電抗器串聯試驗特性
電容量（nF） |
激勵電壓（V） |
頻率
(Hz)
|
電抗器輸出電流（A） |
電抗器輸出電壓（kV） |
品質因數（Q） |
噪音（dB） |
結果 |
1 |
2062 |
233.69 |
0.29 |
108.72 |
52 |
30 |
合格 |
7．DK-33.75KVA/27KV 高壓電抗（4台)
7.1產品技術參數
額定容量：33.75kVA 額定電壓：27kV
額定電流:1.25A 額定頻率：30~300Hz
電感值：100H±5％ 製造日期：2015.03
產品編號：1511306K1，1511306K2，1511306K3，1511306K4
7.2試驗環境條件
溫度：7℃ 濕度：75％RH

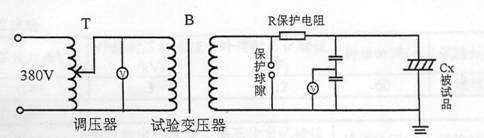

7.3試驗原理接線圖
7.4試驗數據
7.4.1外觀檢查
檢查要求 |
檢查情況 |
檢查結論 |
塗漆或噴塑保護，保護層光亮無漏噴點，無鏽斑 |
塗漆或噴塑保護，保護層光亮無漏噴點，無鏽斑 |
合格 |
外表麵應無明顯凸凹變形現象 |
外表麵應無明顯凸凹變形現象 |
合格 |
接線端標誌清晰，無漏掛、錯掛 |
接線端標誌清晰，無漏掛、錯掛 |
合格 |
7.4.2結構檢查
檢查要求 |
檢查情況 |
檢查結論 |
所屬類別：絕緣筒式 |
無氣囊 |
合格 |
應有可靠的接線，接線處有明顯的接地符號或標明接地字樣 |
有 |
合格 |
應有供搬運用的槽 |
有 |
合格 |
7.4.3繞組直流電阻測量
序號 |
被試繞組 |
電阻（Ω） |
1511306K1 |
A-X |
560 |
1511306K2 |
A-X |
566 |
1511306K3 |
A-X |
563 |
1511306K4 |
A-X |
565 |
7.4.4電感值測量
序號 |
要求值
（H）
|
試驗電壓（V） |
試驗電流
（A）
|
電感量實測值（H） |
1511306K1 |
100±5％ |
10000 |
0.31 |
100.3 |
1511306K2 |
100±5％ |
10000 |
0.31 |
100.7 |
1511306K3 |
100±5％ |
10000 |
0.31 |
100.5 |
1511306K4 |
100±5％ |
10000 |
0.31 |
100.3 |
7.4.5外施耐壓試驗
序號 |
要求值（KV） |
外施耐壓試驗值 |
持續時間 |
試驗結果 |
1511306K1 |
27kV |
29.7kV |
60s |
合格 |
1511306K2 |
27kV |
29.7kV |
60s |
合格 |
1511306K3 |
27kV |
29.7kV |
60s |
合格 |
1511306K4 |
27kV |
29.7kV |
60s |
合格 |
7.4.6調頻諧振感應耐壓試驗和品質因數測量及噪音測量
序號 |
激勵電壓 |
電抗器輸出電壓 |
輸出電流 |
諧振頻率（Hz） |
品質因素 |
噪音 |
備注 |
1511306K1 |
400V |
30.43kV |
0.35A |
132.30 |
76 |
35dB |
耐壓1分鍾合格
|
1511306K2 |
420V |
30.88kV |
0.35A |
133.00 |
73 |
35dB |
1511306K3 |
400V |
30.13kV |
0.35A |
133.69 |
75 |
35dB |
1511306K4 |
400V |
30.74kV |
0.35A |
133.59 |
76 |
35dB |
7.5結論
以上各項試驗符合標準
該高壓電抗試驗合格
8．JLB-7.5kVA/1.5/3/6kV/0.4kV激勵變壓器
8.1產品技術參數
額定容量：7.5kVA 額定輸入電壓：400V
額定輸入電流：18.75A 額定輸出電壓：1.5/3/6kV
額定輸出電:5/2.5/1.25A 額定頻率:30~300Hz 製造日期：2015.03 產品編號1511306J
8.2試驗環境條件
溫度7℃ 濕度75％RH

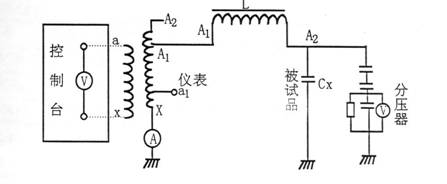

8.3試驗原理接線圖
8.4試驗數據
8.4.1外觀檢查
檢查要求 |
檢查情況 |
檢查結論 |
塗漆或噴塑保護，保護層光亮無漏噴點、無鏽斑 |
符合要求 |
合格 |
外表麵應無明顯凸凹變開現象 |
符合要求 |
合格 |
接線端標電清晰、無漏掛、錯掛 |
符合要求 |
合格 |
8.4.2結構檢查
檢查要求 |
檢查情況 |
檢查結論 |
應有可靠的接地螺栓、接地處有明顯的接地符號或標明接地字樣 |
有 |
合格 |
8.4.3電壓比測量
被測線圈 |
實測值 |
標準值 |
相對誤差 |
高壓/低壓A1X/aX |
3.755 |
3.75 |
0.13% |
高壓/低壓A2X/aX |
7.55 |
7.5 |
0.6% |
高壓/低壓A3X/aX |
15.03 |
15 |
0.2% |
8.4.4繞組聯結組別試驗
名稱 |
要求 |
測量情況 |
繞組聯結組別 |
1/1-0 |
1/1-0 |
8.4.5繞組直流電阻測量
高壓線圈（Ω） |
低壓線圈（Ω） |
儀表線圈（Ω） |
1.5kV繞組8.1 |
0.6 |
|
3kV繞組51 |
|
|
6kV繞組131 |
|
|
8.4.6絕緣電阻測量
部位 |
標準值（MΩ） |
實測值（MΩ） |
高→低及地 |
≥1000 |
2500 |
低→高及地 |
≥1000 |
2500 |
8.4.7外施耐壓試驗
低壓繞組（kV） |
外施耐壓標準值（kV） |
外施耐壓試驗值（kV） |
持續時間（s） |
試驗結果 |
0.4 |
5 |
5 |
60 |
通過 |
8.4.8感應耐壓試驗
低壓繞組（V） |
高壓輸出標準值（kV） |
高壓輸出試驗值（kV） |
持續時間（s） |
試驗結果 |
520 |
7.8 |
7.83 |
60 |
通過 |
8.4.9空載試驗
8.4.9.1空載電流測量
輸入電壓（V） |
空載電流（A） |
空載電流標準值 |
空載電流百分值 |
400 |
0.4 |
I0≤13％ |
2.13％ |
8.4.9.2空載損耗測量
輸入電壓主（V） |
空載損耗實測值（W） |
400 |
160 |
8.4.10負載試驗
8.4.10.1阻抗電壓試驗
負載電流（A） |
阻抗電壓（V） |
阻抗電壓標準值 |
阻抗電壓百分值 |
18.75 |
16.7 |
3.6％≤Uk≤13.2% |
4.19% |
9. BPXZ-F-7.5kW/220/380V變頻電源
額定容量：7.5kW 相數：單/三相
額定輸入電壓： 220V ;380V 輸出電壓範圍：0～400V
額定輸入電流：18.75A 額定輸出電流：18.75A
輸入頻率：50Hz 輸出頻率:30~300Hz
製造日期：2015.03 出廠編號：1511306B
9.1外觀檢查
表麵無劃傷，堅固件安裝牢固，過線整齊。
9.2絕緣電阻
整個低壓回路對地絕緣電阻75MΩ
9.3個電試驗
整個低壓回路承受交流正弦電壓2500V，1分鍾 正常
9.4接地電阻
接地電阻0.05Ω
9.5操作性能
a）高靈敏電子過壓保護功能正常
b) 過流保護動作正常
c）頻率及電壓調節功能正常
d）急停和複位正常
f）信號采集正常
10、FR-100kV/1000pF電容分壓器
試驗數據:
標準電壓 |
20(kV) |
40(kV) |
60(kV) |
80(kV) |
100(kV) |
實測電壓 |
20.05 |
40.35 |
60.45 |
80.3 |
100.5 |
誤差% |
0.24 |
0.86 |
0.74 |
0.37 |
0.49 |
額定電壓：100kV 出廠編號:1511306D
精 度:1.5 工作頻率:30~300Hz
出廠日期:2015.03 分壓比：1500：1
11．結論
整套裝置通過本身耐壓試驗合格準予出廠
