  1. 開機

  確認測試線接線無誤後，接入 220V 交流電源，合上電源開關，儀器進入開機狀態。開機時，蜂鳴器短時響，表示係統開機。

  2. 主界麵

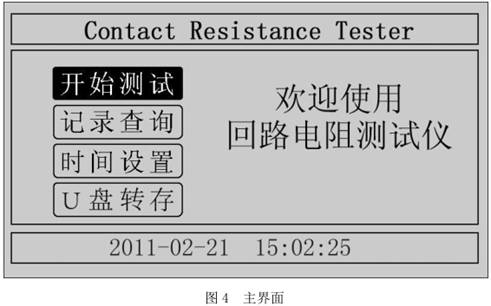

  打開電源開關，係統進入主界麵，如圖 4 所示。

  移動光標，在“開始測試”、“記錄查詢”、“時間設置”、“U 盤轉存”中任意切換。主界麵下方顯示係統當前時間。

  3. 測試菜單界

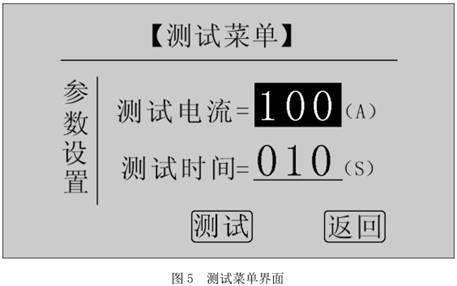

  在主界麵中選中“開始測試”項，點擊鼠標，儀器進入測試菜單界麵，如圖5 所示。默認測試電流為 100A，測試時間為 10s。

  在“測試電流”位置點擊鼠標，電流值可在 50A，100A 之間任意切換；旋轉鼠標到“測試時間”位置，使用旋轉鼠標輸入數據，可設定測試時間。

  點擊“測試”項，係統進入“測試結果”界麵。點擊“返回”項，係統返回上一界麵。

  注意：測試時間設定範圍：5s~599s，超出該範圍係統返回默認值：10s。為了保證測試結果更加準確，推薦測試時間采用默認值 10s。

  4. 測試結果

  599s，超出該範圍係統返回默認值：10s。為了保證測試結果更加準確，推薦測試時間采用默認值 10s。

  5. 測試結果

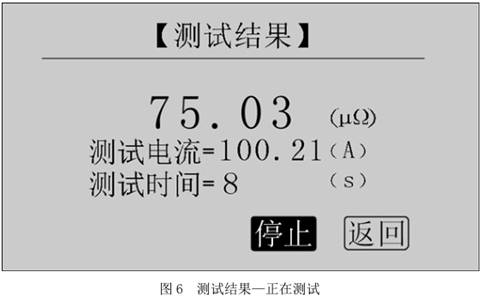

  在“測試菜單”中點擊“測試”項進入“測試結果”界麵，如圖 6 所示。界麵上依次顯示電阻值、測試電流值和測試時間。

  注意：此時電流線上有大電流流過，切不可將電流線強行拔掉，否則可能對操作人員和儀器造成傷害。

  正在測試時，係統顯示“停止”，“返回”項。點擊“停止”，係統停止計時，電流停止輸出。點擊“返回”，係統停止計時，電流停止輸出並返回上一界麵。

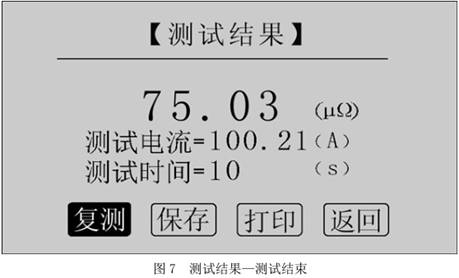

  注意：開始測試的前幾秒，由於電流衝擊和電容充電，測試結果不穩定，5s 後測試結果穩定，用戶即可記錄數據。計時時間到自動停止電流輸出。

  點擊“複測”項，係統以設定好的參數對電阻重複測量一次。

  點擊“保存”項，係統進入“保存測試結果”界麵，如圖 9 所示。

  點擊“打印”項，係統打印樣品編號、測試時間、測試電流、電阻值、測試日期在內的所有信息。

  點擊“返回”項，係統返回上一界麵。

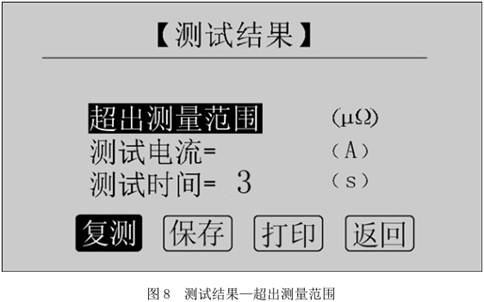

  若測量值超出測量範圍，液晶屏顯示“超出測量範圍”，如圖 8 所示，同時蜂鳴器報警。此時電流仍在輸出，直到計時結束。

  6. 保存測試結果

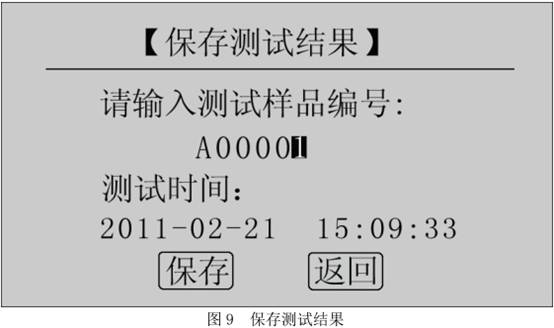

  在“測試結果”界麵點擊“保存”按鈕，係統進入“保存測試結果”界麵，如圖 9 所示。

  使用鼠標輸入樣品編號，點擊“保存”項，測試結果將被保存到 I2 C 存儲器中，保存界麵如圖 10 所示；點擊“返回”項，係統返回上一界麵。

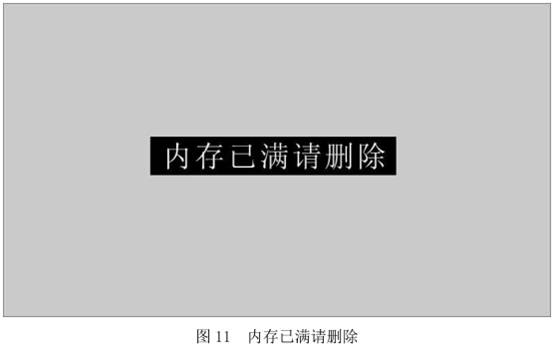

  本儀器最多存儲 200 條記錄，若存儲記錄數超過 200 條，係統提示“內存已滿請刪除”，如圖 11 所示。在記錄查詢界麵即可完成單條或全部記錄刪除。

  7. 記錄查詢

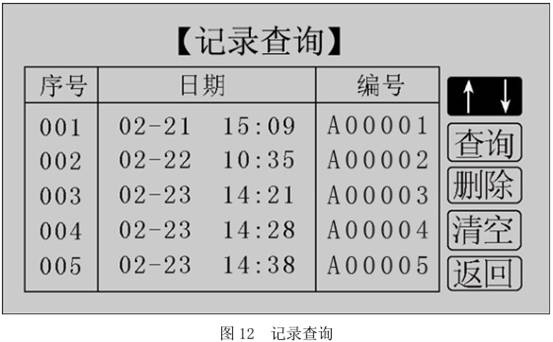

  在“主界麵”點擊“記錄查詢”，係統進入“記錄查詢”界麵，如圖 12 所示。

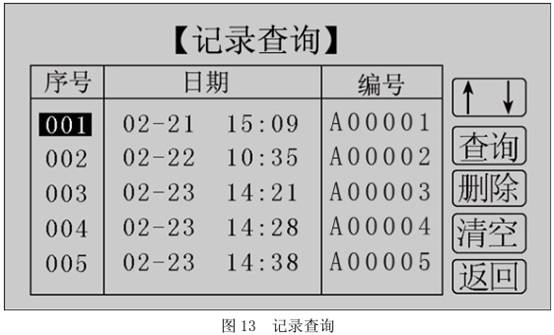

  點擊“↑↓”，旋轉鼠標，選擇需要查詢的記錄序號，如圖 13 所示。

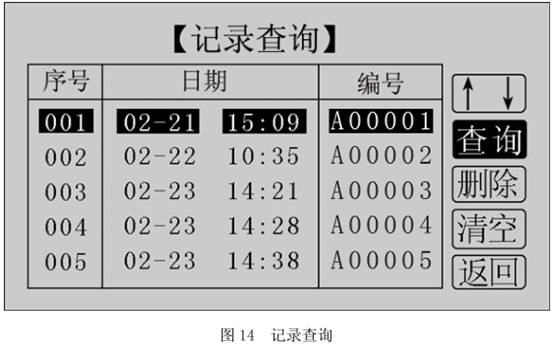

  在選中的記錄序號上點擊鼠標，進入選中記錄的操作界麵，如圖 14 所示。

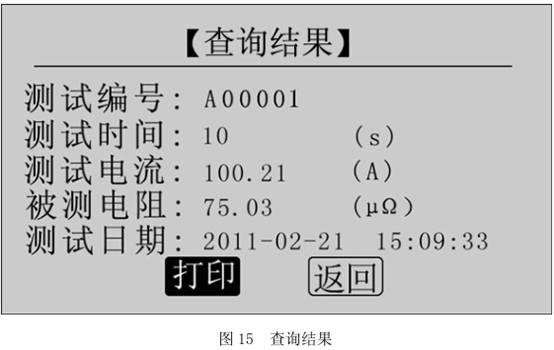

  此界麵用於對選中的單個記錄進行查詢、刪除，對所有記錄清空，返回。點擊“查詢”，係統顯示該條記錄的詳細信息，如圖 15 所示。

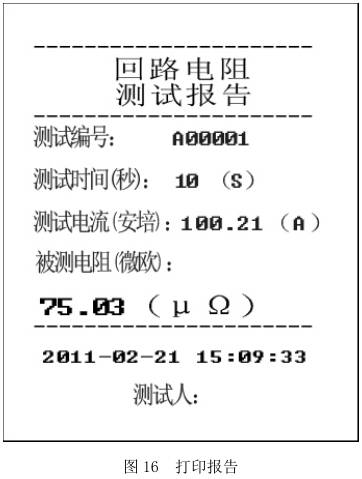

  點擊“打印”即可打印該條記錄，打印結果如圖 16 所示。點擊“返回”，返回上一界麵。

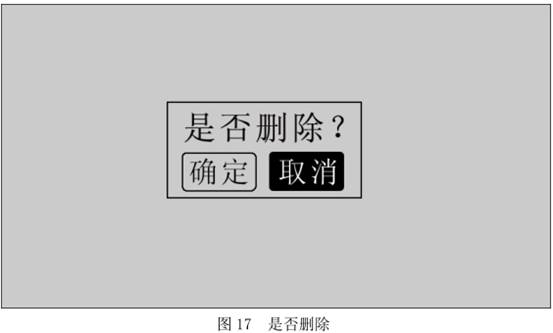

  點擊“刪除”，係統提示“是否刪除？”， 如圖 17 所示。點擊“確定”刪除該條記錄；點擊“取消”，返回上一界麵。

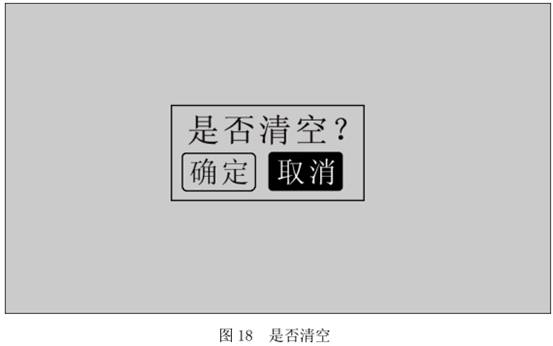

  點擊“清空”，係統提示“是否清空？”， 如圖 18 所示。點擊“確定”清空所有記錄；點擊“取消”，返回上一界麵。

  8. 時間設置

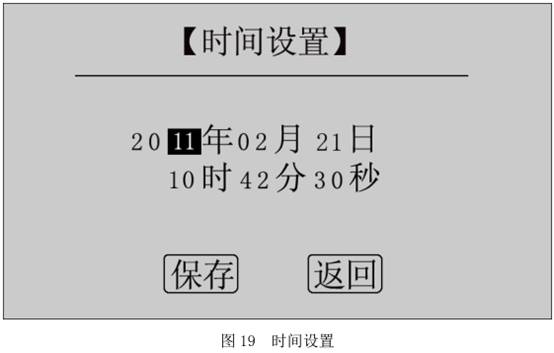

  在主界麵下點擊“時間設置”，進入“時間設置”界麵，如圖 19 所示。

  移動光標到需要修改日期和時間的位置上，使用鼠標輸入正確的日期和時間值，點擊“保存”，係統將保存最新設置的日期、時間值並返回到主界麵；點擊“返回”，係統返回主界麵。

  9. U 盤轉存

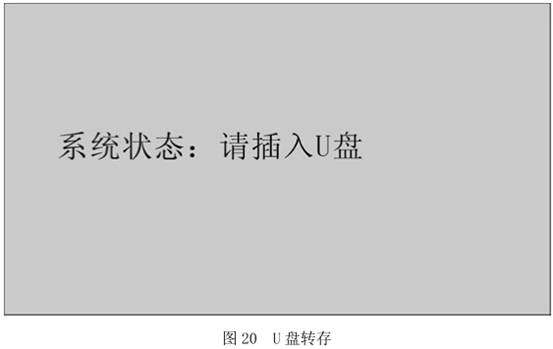

  在主界麵點擊“U 盤轉存”，進入轉存界麵，如圖 20 所示。

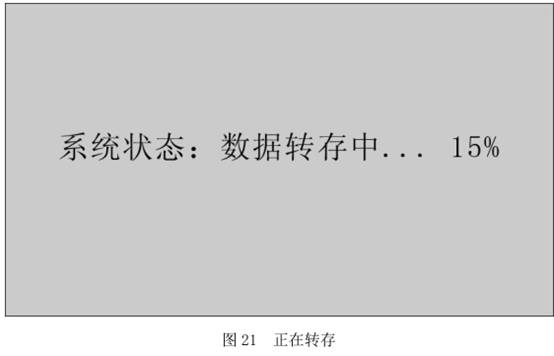

  插入 U 盤，自動轉存測量數據到 U 盤中，如圖 21 所示。

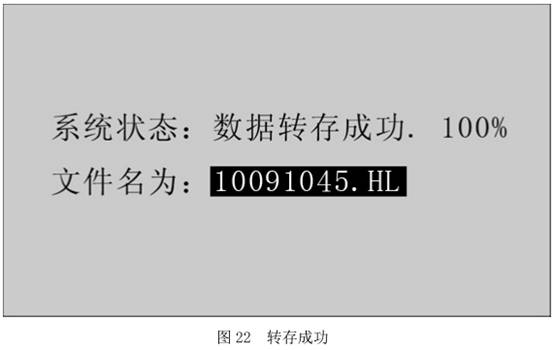

  數據轉存過程中，界麵右邊顯示轉存進度，數據轉存成功後顯示 100%，如圖 22 所示。

  轉存成功，保存文件名為 XX(月)XX(日) XX(時)XX(分).HL，拔下 U 盤，儀器自動返回主界麵。

  10. 測量完畢，斷開電源開關，將測試線夾收好，放入附件包內。

  智能回路電阻測試儀采用先進的大功率開關電源技術和先進的電子線路精製而成。是高、低開關、電纜電線及焊縫接觸電阻的專用測試儀器。其電流采用國家標準所推薦的標準直流，可在標準電流的情況下測得被試品的電阻值。本儀器具有體積小、重量輕、抗幹擾能力強、精度高、操作方便、保護功能完善等特點。

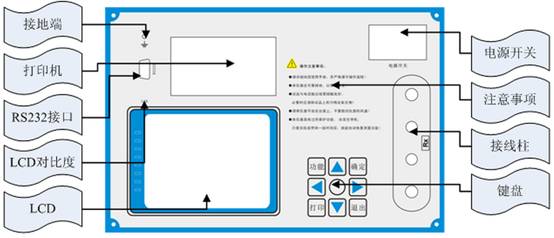

麵板說明及接線

  接地端：連接大地的連接端。

  打印機：打印機是熱敏打印機，當試驗完成後按鍵盤上的“打印”按鈕打印試驗結果。

  RS232：RS232是與計算機相連的串口通信接口，是用戶選配接口，本裝置沒有配置這個接口。

  LCD對比度：因為液晶顯示屏在溫度和光線有所不同時稍有些變化，可能過LCD對比度調節背光到適合亮度。

  LCD： 320X240像素點陣白色背光液晶，在陽光和黑暗環境下都十分清楚。

  電源開關：工作電源，帶保險絲。

  注意事項：有一些簡短的提示語句和安裝接線圖。

  接線柱：接線柱有四個端子，外部2個粗的端子接電流線，內部2個細的端子接電壓線。

  鍵盤：由上、下、左、右、設置、打印、確定、取消8個鍵組成，是用戶和設備交互的終端。

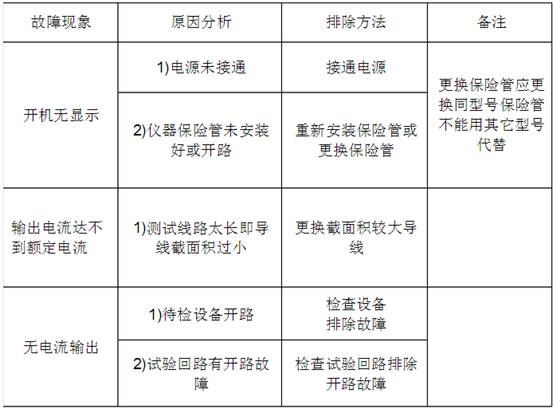

  故障分析與排除

  注意事項

  1. 打開電源測試之前，應先將電流輸出端與被試品接好。

  2.儀器應放置於幹燥、通風，無腐蝕性氣體的室內。

  3.請不要私自拆卸、分解或改造儀器，否則有觸電的危險。

  4. 請不要私自維修儀器或自主改造、加工儀器，否則儀器不在質保之列。

  5.為發揮本產品的優秀性能,在使用本公司產品前請仔細閱讀使用說明書。
