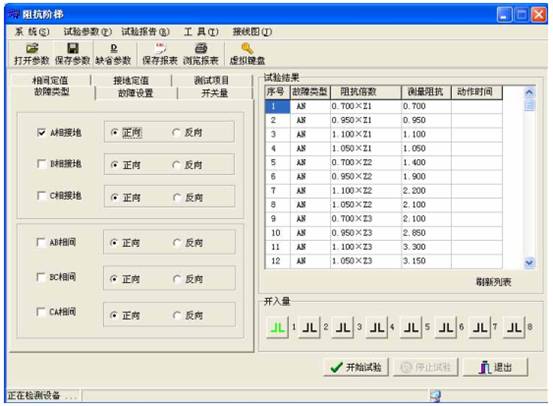

繼電保護儀器的阻抗階梯

  本程序用於三段式或四段式距離保護的阻抗定值校驗。一般在 110KV以上電壓等級的變電站中的線路保護，才配備距離保護裝置。

1、【相間定值】

  相間短路阻抗定值，程序設定有四段，即 Z1、Z2、Z3 和 Z4。可按 Z/φ方式輸入，也可按 R、X 方式輸入，保護定值一般由純電抗表示，電阻分量忽略不記，所以阻抗角即靈敏角一般為 90 度或 80 度。兩種方式任選一種，程序自動進行換算。一般保護隻設有三段，試驗時可將保護的三段定值輸入到定值欄裏。如沒有第四段定值，可不設該項定值，同時在【測試項目】欄裏不選中第Ⅳ項測試即可。

2、【接地定值】

  單相短路阻抗定值，程序設定有四段，即 Z1、Z2、Z3 和 Z4。可按 Z/φ方式輸入，也可按 R、X 方式輸入，保護定值一般由純電抗表示，電阻分量忽略不記，所以阻抗角即靈敏角一般為 90 度或 80 度。兩種方式任選一種，程序自動進行換算。一般保護隻設有三段，試驗時可將保護的三段定值輸入到定值欄裏。如沒有第四段定值，可不設該項定值，同時在【測試項目】欄裏不選中第Ⅳ項測試即可。

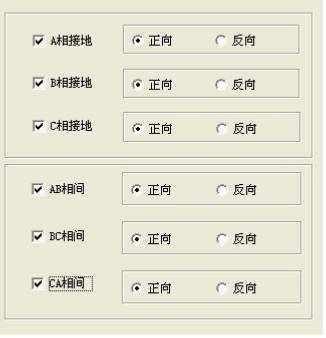

3、【故障類型】

  故障類型可分為：AN、BN、CN、AB、BC、CA。用戶可單選也可多選或全選，如隻想測其中的某一個故障，可單選其中的一項。如想一次全部測完所有項目，可將故障類型全部選中，開入量應選保護的三跳接點。

4、【故障設置】

【故障前時間】：應大於保護裝置的整組複歸時間，一般為 20秒。

【故障態時間】：應大於保護裝置第四段阻抗的動作時間，一般為 4--5 秒。

【零序補償係數】：單相接地時用，隻須輸入虛部，一般為 0.67。

【Ⅰ段短路電流】：Ⅰ段阻抗一般比較小，為使短路電壓抬高，應將短路電流設置大一般為 10A。

【Ⅱ段短路電流】：Ⅱ段阻抗適中，所以可將短路電流設置為中等值，一般為 5A。

【Ⅲ段短路電流】、【Ⅳ段短路電流】：因為Ⅲ段阻抗、Ⅳ段阻抗一般比較大，為使短路電壓降低，應將短路電流設置小些，一般為 2A 或 3A。對於 500KV 電壓等級的距離保護，由於其電流互感器二次額定電流為1A，所以，短路電流一般都設置較小，可根據具體情況進行選擇。

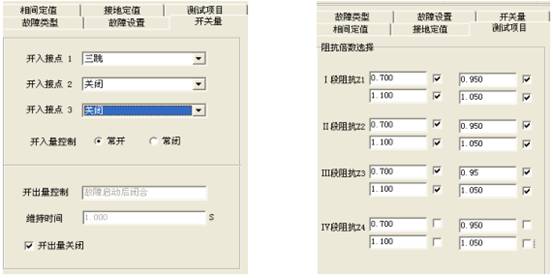

5、【測試項目】

  本測試項目包含 1—4 段阻抗定值的 0.7 倍、0.95 倍、1.05 倍、1.1 倍四種倍數，一般取定值的 0.7 倍、0.95 倍、1.05 倍做試驗就可以了。也可分段做，不想做的段可不進行選中。保護規程規定，本段的 0.95 倍必須可靠動作，本段的 1.05 倍必須是下一段阻抗動作，1 段阻抗是瞬時動作，2 段、3段阻抗是帶延時動作的，動作時間由保護定值單來確定。一般是阻抗越大，動作時間越長，所以，動作時間隨阻抗的增大呈階梯狀上升，故也稱為阻抗階梯試驗。

6、【開關量】

  保護三跳出口接點，接入測試儀的開入量端子接點的 1 通道。

7、保護投退

  隻投距離保護壓板，主保護和零序保護壓板退出。

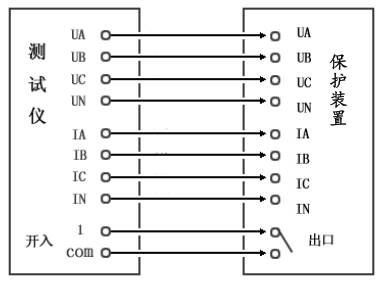

8、接線方式--如圖所示：

  微機繼電保護指的是以數字式計算機(包括微型機)為基礎而構成的繼電保護。眾所周知，傳統的繼電器是由硬件實現的，直接將模擬信號引入保護裝置，實現幅值、相位、比率的判斷，從而實現保護功能。而微機保護則是由硬件和軟件共同實現，將模擬信號轉換為數字信號，經過某種運算求出電流、電壓的幅值、相位、比值等，並與整定值進行比較，以決定是否發出跳閘命令繼電保護的種類很多，按保護對象分有元件保護、線路保護等；按保護原理分有差動保護、距離保護和電壓、電流保護等。然而，不管哪一類保護的算法，其核心問題歸根結底不外乎是算出可表征被保護對象運行特點的物理量，如電壓、電流等的有效值和相位以及視在阻抗等，或者算出它們的序分量、或基波分量、或某次諧波分量的大小和相位等。有了這些基本電氣量的計算值，就可以很容易地構成各種不同原理的保護。基本上可以說，隻要找出任何能夠區分正常與短路的特征量，微機保護就可以予以實現。

研究和實踐證明，與傳統的繼電保護相比較，微機保護有許多優點，其主要特點如下：

（1）改善和提高繼電保護的動作特征和性能，動作正確率高。主要表現在能得到常規保護不易獲得的特性；其很強的記憶力能更好地實現故障分量保護。

（2）可以方便地擴充其他輔助功能。如故障錄波、波形分析等，可以方便地附加低頻減載、自動重合閘、故障錄波、故障測距等功能。

（3）有軟件實現的動作特性和保護邏輯功能不受溫度變化、電源波動、使用年限的影響。

（4）簡介可靠地獲取信息，通過串行口同PC通信就地或遠方控製。

電力變壓器的微機繼電保護

電力變壓器的故障分析

  電力變壓器故障可分為短路故障和不正常運行狀態兩種，而變壓器的短路故障，又可按發生在變壓器的內外部情況分為內部故障和外部故障。變壓器的內部故障主要是指各相繞組之間發生的相間短路、繞組的線匝之間發生的匝間短路、繞組或引出線通過外殼發生的接地短路故障等。變壓器的外部故障主要是指外部絕緣套管和引出線上發生相間短路和直接接地短路故障。 變壓器的不正常運行狀態主要有：由於外部相間短路引起的過電流和外部接地短路引起的過電流和中性點過電壓；由於負荷超過額定容量引起的過負荷以及由於漏油造成的油麵降低；由於外加電壓過高或頻率降低引起的過勵磁；變壓器油溫升高和冷卻係統故障等。

根據上述故障類型和不正常運行狀態，依DL400．91《繼電保護和安全自動裝置技術規範》的規定，變壓器應裝設以下保護：

1．瓦斯保護

對於變壓器油箱內的各種故障以及油麵的降低，應裝設瓦斯保護，它反應於油箱內部所產生的氣體或油流而動作，同時也能反映繞組的開焊故障。

2．縱聯差動保護或電流速斷保護 為反應變壓器繞組和引出線的相間短路故障、中性點直接接地側繞組和引出線的接地短路故障以及繞組匝間短路故障，應裝設縱聯差動保護或電流速斷保護。保護動作後，跳開變壓器各電源側的斷路器。

3．反映外部相間短路的後備保護 動作於變壓器的外部故障和作為主保護的後備保護，根據變壓器的容量和應用情況，可分別采用過電流保護、複合電壓起動的過電流保護、負序電流及單相式低電壓起動的過電流保護、阻抗保護。

4．反映外部接地短路的接地保護 對中性點直接接地電力網內，由外部接地短路引起過電流時，應裝設零序電流保護。當電力網中部分變壓器中性點接地運行，應根據具體情況，裝設專用的保護裝置，如零序過電壓保護，中性點裝放電間隙加零序電流保護等。

5．過負荷保護

對0．4MVA以上的變壓器，當數台並列運行，或單獨運行並作為其他負荷的備用電源時，應根據可能過負荷的情況，裝設過負荷保護。過負荷保護接於一相電流上，並延時作用於信號。

6．過勵磁保護

高壓側電壓為500kV及以上的變壓器，對頻率降低和電壓升高而引起的變壓器勵磁電流的升高，應裝設過勵磁保護。

7．非電量保護

對變壓器本體和有載調壓部分的溫度、油箱內壓力升高以及冷卻係統的故障，應按現行變壓器標準的要求，裝設可作用於信號或動作於跳閘的裝置。

為實現上述保護內容的功能，適應當今大容量變壓器應用的日益增多以及電力係統網絡日益複雜化的趨勢，並伴隨著計算機技術的迅速發展，微機繼電保護裝置在高壓電網中得到了廣泛的應用，成為目前繼電保護中最重要的保護形式。微機保護相比與傳統的保護裝置，具有更高的可靠性、快速性和靈敏度，可更大限度的保證電力係統和變壓器的安全運行，減少事故的損失。
