  通信設備的良好接地是設備正常運行的重要保證，對於交換機、光端機、計算機等電信網絡中精密通信設備更是如此。設備使用的地線通常分為工作地（電源地）、保護地，防雷地，有些設備還有單獨的信號地，以將強、弱電地隔離，保證數字弱信號免遭強電地線浪湧的衝擊，這些地線的主要作用有：提供電源回路、保護人體免受電擊，此外還可屏蔽設備內部電路免受外界電磁幹擾或防止幹擾其他設備。

  設備接地的方式通常是埋設金屬接地樁、金屬網等導體，導體再通過電纜線與設備內的地線排或機殼相連。當多個設備連接於同一接地導體時，通常需安裝接地排，接地排的位置應盡可能*近接地樁，不同設備的地線分開接在地線排上，以減小相互影響。

  通常，設備的接地電阻應盡可能地小，設備說明書上應給出對接地電阻的要求。設備的接地電阻包括了從設備內地線排到機房總地線排連線電阻、總地線排至接地樁的電阻、接地樁與大地間的電阻（地阻）以及彼此間的連接電阻，通常情況下，接地樁與大地間的電阻（地阻）是其中最主要的可變部分，除地阻外的其它部分總電阻在多數情況下總是小於１Ω。

一、地阻的測量原理

  影響接地電阻的因素很多：接地樁的大小（長度、粗細）、形狀、數量、埋設深度、周圍地理環境（如平地、溝渠、坡地是不同的）、土壤濕度、質地等等。為了保證設備的良好接地，利用儀表對地電阻進行測量是必不可少的，常用的測量儀器是手搖式地阻表和鉗形地阻表。

１．手搖式地阻表測量原理

  手搖式地阻表是一種較為傳統的測量儀表，它的基本原理是采用三點式電壓落差法，如圖１所示。其測量手段是在被測地線接地樁（暫稱為Ｘ）一側地上打入兩根輔助測試樁，要求這兩根測試樁位於被測地樁的同一側，三者基本在一條直線上，距被測地樁較近的一根輔助測試樁（稱為Ｙ）距離被測地樁２０ 米左右，距被測地樁較遠的一根輔助測試樁（稱為Ｚ）距離被測地樁４０米左右。測試時，按要求的轉速轉動搖把，測試儀通過內部磁電機產生電能，在被測地樁Ｘ和較遠的輔助測試樁（稱為Ｚ）之間“灌入”電流，此時在被測地樁Ｘ和輔助地樁Ｙ之間可獲得一電壓，儀表通過測量該電流和電壓值，即可計算出被測接地樁的地阻。

２．鉗形地阻表測量原理

  鉗形地阻表是一種新穎的測量工具，它方便、快捷，外形酷似鉗形電流表，測試時不需輔助測試樁，隻需往被測地線上一夾，幾秒鍾即可獲得測量結果，極大地方便了地阻測量工作。鉗形地阻表還有一個很大的優點是可以對在用設備的地阻進行在線測量，而不需切斷設備電源或斷開地線。

二、鉗形地阻表測量注意事項

  從上麵的介紹可以看出，鉗形地阻表和手搖式地阻表的測量原理完全不同。手搖式地阻表在使用時，應將接地樁與設備斷開，以避免設備自身接地體影響測量的準確性，手搖式地阻表可獲得較高的精度，而不管是單點接地和多點接地係統；對於鉗形地阻表，其最理想的應用是用在分布式多點接地係統中，此時應對接地係統的所用接地樁依次進行測量，並記錄下測量結果，然後進行對比，對測量結果明顯大於其它各點的接地樁，要著重檢查，必要時將該地樁與設備斷開後用手搖式地阻表進行複測，以暴露出不良的接地樁。

  接地電阻降阻方法

  為了達到降低接地網接地電阻之目的，首先需要從理論上研究降低接地電阻的方法。由公式（1）可以看出，降低接地電阻有以下兩種途徑，一是增大接地體幾何尺寸，以增大接地體的電容 ；二是改善地質電學性質，減小地的電阻率 和介電係數 。

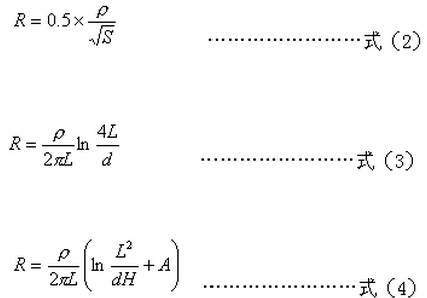

  接地網是在接地係統的基礎，由接地環（網）、接地極（體）和引下線組成，以往常有種誤解，把接地環作為接地的主體，很少使用接地體，在接地要求不高或地質條件相當優越的情況下，接地環也能夠起到接地的作用，但是通常的情況下，這是不可行的，接地環可以起到輔助接地地作用，主導作用是用接地體來完成的。決定接地電阻大小的因素很多，下麵91看片在线免费下载以接地環作接地主體的情形來分析傳統地網的接地公式：

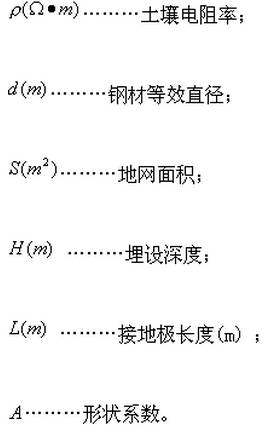

  式中：

  式（2）表明，傳統的接地方式在土壤電阻率已經確定的情況下，要想達到設計要求的電阻必須有足夠的接地麵積，要降低接地電阻隻有擴大接地麵積，每擴大4倍的接地麵積，接地電阻會降低一倍。式（3）、（4）表明，在上述的接地網中，要降低接地電阻的另一個方法是加大接地材料的尺寸，但是耗材太大而且效果並不理想。

  在變電站具體解決接地網電阻偏高的問題，首先要對其原因進行認真的分析，到現場進行認真的勘探，結合相應的理論基礎，依據相關技術標準規範，製定出切合實際的降阻措施。
