1. 測量前要先切斷被測設備電源,並將設備的導電部分與大地接通,進行充分放電,以保證安全.用兆歐表測量過的電氣設備,也要及時接地放電,方可進行在次測量。

2. 測量時要先檢查兆歐表是否良好,即在兆歐表未接上被測物之前,搖動手柄使發電機達到額定轉速(120轉),觀察指針是否指在標尺的″∞”位置.將接線柱 “線”(L)和“地”(E)短接,慢慢搖動手柄,觀察指針是否指在標尺的“0”位.如指不到該位置,表明該表有故障,應檢修後在用。

3. 必須正確接地.兆歐表上一般有三個接線柱,分別標有L(線路). E(接地) 和G(屏蔽).其中L接在被測物和大地絕緣的導體部分, E接被測物的外殼或大地, G接在被測物的屏蔽環上或不需測量的部分。

4. 接線柱與被測設備間連接的導線不能用雙股絕緣線或膠線,應該用單股線分開單獨連接,避免因膠線絕緣不良麵引起誤差。

5. 搖動手柄應由慢至快(120轉/分),若發現指針指零,說明被測物可能發生短路,這時就應該停止搖動手柄,以防燒壞表內線圈。

6. 測量具有大容量設備的絕緣電阻,讀數後不能立即停止搖動兆歐表,否則已被充電的電容將對兆歐表放電,有可能燒壞兆歐表。

7. 測量設備的絕緣電阻時,還應記下測量時的溫度,濕度,被測物的有關狀況等,以便於對測量結果進行分析。

測量接地電阻的注意事項

1) 要根據被測接地體的接地電阻和要求的準確度來選擇測量方法。一般對於重要工程且接地電阻較小時,采用電流電壓表測量較好,這種方法如使用1~1.5級表時,測量誤差可小於5%~10%;接地電阻較大時,可用接地電阻測試儀進行測量。

2) 被測接地體,電流極和電壓極之間的距離應符合要求

3)測量用連接導線的截麵積一般不小於1.5mm,且與大地絕緣,與各極連接要牢固,接觸良好。為了盡量減少連接線間的互感影響,要求線間距離大於5m以上,確有困難時,至少要在一米以上。

4) 對於經常有工作電流流過的接地裝置,測量前應先將有關設備停運,再測量。

5) 測量接地電阻時,在電流極及接地體周圍會產生很大的電壓降,因此在30~50m半徑範圍內,不應有人或動物,以免發生以外或測量結果。

6) 由於土壤濕度對接地電阻的影響很大,因此,不宜在雨後測量接地電阻。

7) 測量接地電阻時,應反複測量3~4次,舍去差別大的數據,取其算術平均值作為實測的結果。

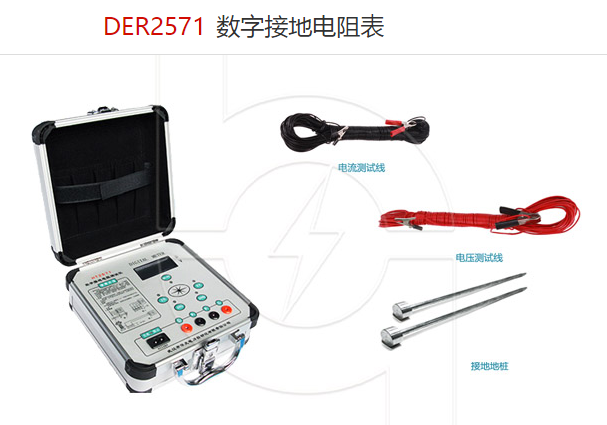

  接地搖表又叫接地電阻搖表、接地電阻表、接地電阻測試儀。接地搖表按供電方式分為傳統的手搖式、和電池驅動；接地搖表按顯示方式分為指針式和數字式；接地搖表按測量方式分為打地樁式和鉗式。目前傳統的手搖接地搖表幾乎無人使用，比較普及的是指針式或數字式接地搖表，在電力係統以及電信係統比較普及的是鉗式接地搖表。

  凡施工圖上有防雷接地裝置的建築物、構築物、配電室、高壓輸電線路等，當防雷接地體地下部分工程完工後要及時對接地體的接地電阻值進行測量；單位工程竣工時還要進行複測，作為工程竣工的資料之一。

1. 搖表測試方法如下：

  (1)在E－E兩個接線柱測量接地電阻時，用鍍鉻銅板短接，並接在隨儀表配來的5m長純銅導線上，導線的另一端接在待測的接地體測試點上。測量屏蔽體電阻時，應鬆開鍍鉻銅板，一個E接線柱接接地體，另一個E接線柱接屏蔽。

  (2)P柱接隨儀表配來的20m純銅導線，導線另一端接插針。

  (3)C柱接隨儀表配來的40m純銅導線，導線的另一端接插針2。

2. 接地電阻測試儀設置的技術要求

  (1)接地電阻測試儀應放置在離測試點1～3m處，放置應平穩，便於操作。

  (2)每個接線頭的接線柱都必須接觸良好，連接牢固。

  (3)兩個接地極插針應設置在離待測接地體左右分別為20m和40m的位置；如果用一直線將兩插針連接，待測接地體應基本在這一直線上。

  (4)不得用其他導線代替隨儀表配置來的5m、20m、40m長的純銅導線。

  (5)如果以接地電阻測試儀為圓心，則兩支插針與測試儀之間的夾角最小不得小於120°，更不可同方向設置。

  (6)兩插針設置的土質必須堅實，不能設置在泥地、回填土、樹根旁、草叢等位置。

  (7)雨後連續7個晴天後才能進行接地電阻的測試。

  (8)待測接地體應先進行除鏽等處理，以保證可靠的電氣連接。

3. 接地電阻測試儀的操作要領

  (1)測試儀設置符合規範後才開始接地電阻值的測量。

  (2)測量前，接地電阻檔位旋鈕應旋在最大檔位即x10檔位，調節接地電阻值旋鈕應放置在6～7Ω位置。

  (3)緩慢轉動手柄，若檢流表指針從中間的0平衡點迅速向右偏轉，說明原量程檔位選擇過大，可將檔位選擇到x1檔位，如偏轉方向如前，可將檔位選擇轉到x0 1檔位。

  (4)通過步驟(3)選擇後，緩慢轉動手柄，檢流表指針從0平衡點向右偏移，則說明接地電阻值仍偏大，在緩慢轉動手柄同時，接地電阻旋鈕應緩慢順時針轉動，當檢流表指針歸0時，逐漸加快手柄轉速，使手柄轉速達到120轉／分，此時接地電阻指示的電阻值乘以檔位的倍數，就是測量接地體的接地電阻值。如果檢流表指針緩慢向左偏轉，說明接地電阻旋鈕所處在的阻值小於實際接地阻值，可緩慢逆時針旋轉，調大儀表電阻指示值。
