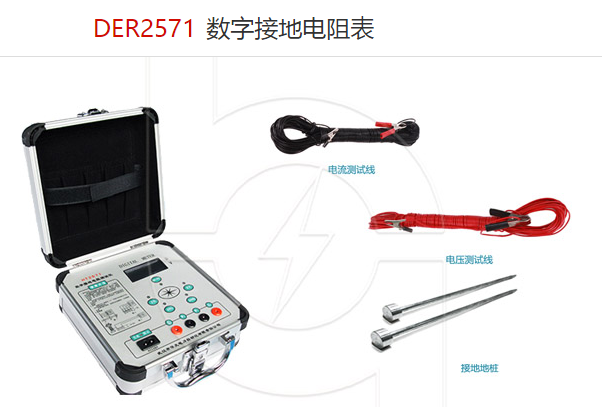

  91看片视频APP下载電力生產的 DER2571 數字接地電阻測試儀是摒棄傳統的人工手搖發電工作方式，采用先進的中大規模集成電路，應用 DC/AC 變換技術將三端鈕、四端鈕測量方式合並為一種機型的新型接地電阻測量儀

  工作原理為由機內 DC/AC 變換器將直流變為交流的低頻恒流，經過輔助接地極 C 和被測物 E 組成回路，被測物上產生交流壓降，經輔助接地極 P 送入交流放大器放大，再經過檢波送入表頭顯示。借助倍率開關，可得到三個不同的量限：0～2Ω，0～20Ω，0～200Ω。

使用範圍

  DER2571 數字接地電阻測試儀適用於電力、郵電、鐵路、通信、礦山等部門測量各種裝置的接地電阻以及測量低電阻的導體電阻值；本表還可測量土壤電阻率及地電壓。

主要特點

  1．DER2571 結構上采用高強度鋁合金作為機殼，電路上為防止工頻、射頻幹擾采用鎖相環同步跟蹤檢波方式並配以開關電容濾波器，使儀表有較好的抗幹擾能力。

  2．采用 DC/AC 變換技術將直流變為交流的低頻恒定電流以便於測量。

  3．允許輔助接地電阻在 0～2KΩ（RC），0～40KΩ（RP）之間變化，不致於影響測量結果。

  4．本儀表不需人工調節平衡，3(1/2)位 LCD 顯示，除測地電阻外，還可測低電阻導體電阻、土壤電阻率以及交流地電壓。

  5．如若測試回路不通表頭顯示“1”代表溢出，符合常規測量習慣。

  接地電阻測試儀是用來測量電氣設備內部的接地電阻，它所反映的是電氣設備的各處外露可導電部分與電器設備的總接地端子之間的（接觸）電阻。接地電阻測試儀為了消除接觸電阻對測量的影響，采用了4端測量法原理，即在被測電器的外露可導電部分與總接地端子之間加上電流（約25A或10A），然後再測量兩端的電壓求出該電阻值。

  接地電阻的指標是評估各種電器設備安全性能的重要指標之一，他在大電流25A或10A的情況下對接地回路的電阻進行測量，同時也是對接地回路承受大電流指標的測試，以避免在絕緣性能下降（或損壞）的情況下對人體的傷害。該測試儀對供電電壓要求不高，測量精度高，速度快，滿足要求比較高的各個地方。該儀器具有兩檔量程（200mΩ或600mΩ），同時具有兩種測試方法：手動測試和自動測試，自動測試時間可在(0～99)s之間隨意設定。當被測電阻值大於設置的報警電阻值時，發出聲光報警，並當電流大於28A時，也聲光報警，同時具有開路報警功能，用戶可以根據自己的要求而設置。該儀器采用除法器原理，測試電流的波動不會對測量精度造成影響。它采用3位半數字顯示，讀數方便直觀,可靠性高。

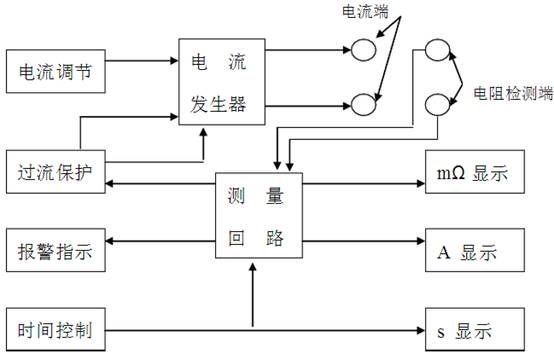

工作原理與方框圖

  接地電阻測試儀采用了測試電源、測試電路、指示器和報警電路。測試電源產生測量電流，測試電路將電流信號和流過被測電阻上電流所產生的電壓信號進行處理，完成交直流轉換，進行除法計算，指示器由時間、電阻、電流顯示窗口組成，如果被測電阻大於報警值，儀器發出斷續的聲光報警，如果測試電流不小於28A，就發出連續的聲光報警，並關閉測試電流，保證被測電器的安全。
