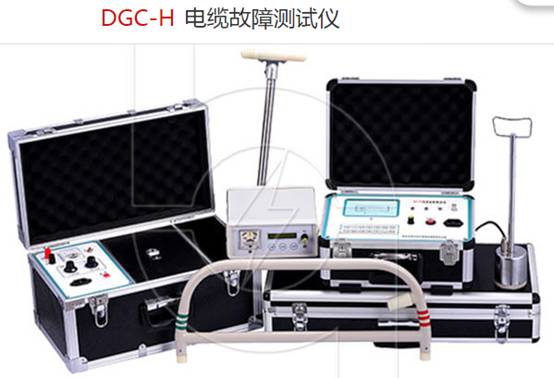

91看片视频APP下载電力是一家專業研發生產電纜故障測試儀的廠家，本公司生產的電纜故障測試儀在行業內都廣受好評，以打造最具權威的“電纜故障測試儀“高壓設備供應商而努力。

  電纜故障的精確定點是故障探測的關鍵。目前，比較常用的方法是衝擊放電聲測法及主要用於低阻故障定點的音頻感應法。實際應用中，往往因電纜故障點環境困素複雜，如振動噪聲過大、電纜埋設深度過深等，造成定點困難，成為快速找到故障點的主要矛盾。

聲測法

  直接通過聽故障點放點的聲音信號或看故障點放電的聲音信號所轉換的其他可視信號來找到故障點的方法稱為聲測定點法。聲測法是目前電纜故障測試中應用最廣泛而又最簡便的一種方法，95%以上的電纜故障都用此法進行定點，很少發生判斷錯誤。聲測定點主要是利用故障點的放電聲音定點，使用可調壓的高壓設備，使故障點擊穿放電，故障間隙放電時產生的機械振動，傳到地麵，便聽到“啪、啪”的聲音，利用這種現象可以十分準確地對電纜故障進行定點。對於電纜護層已被燒穿的故障，往往可在地麵上用人耳直接聽到故障點放電聲。對於護層未燒穿的電纜故障或電纜埋設較深時，地麵上能聽到的放電聲太小，則要使用耳機來監聽判斷進行定點。

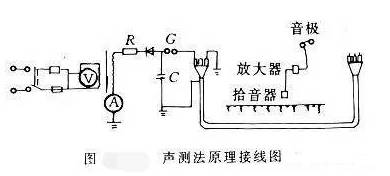

  聲測法是利用直流高壓試驗設備向電容器充電、儲能，當電壓達到某一數值時，經過放電間隙向故障線芯放電。由於故障點具有一定的故障電阻，在電容器放電過程中，此故障電阻相當於一個放電間隙，在放電時將產生機械振動。根據粗測時所確定的位置，用拾音器在故障點附近反複聽測，找到地麵振動最大、聲音最大處，即為實際電纜故障點位置。

阻抗法

  阻抗法有傳統的直流電橋、壓降比較法及直流電阻法。下麵僅簡單介紹下直流電橋。

  下直流電橋法是一種經典測試方法。電橋法優點是簡單、方便、精確度高，但它的重要缺點是不適用於高阻與閃絡性故障，因為故障電阻很高的情況下，電橋裏電流很小，一般靈敏度的儀表，很難探測，實際上電纜故障大部分屬於高阻與閃絡性故障。在用電橋法測量故障距離之前，需用高壓設備將故障點燒穿，使其故障電阻值降到可以用電橋法進行測量的範圍，而故障點燒穿是件十分困難的工作，往往要花費數小時，甚至幾天的時間，十分不方便，有時會出現故障點燒斷，故障電阻反而升高的現象，或是故障電阻燒得太低，呈永久短路，以至不能用放電聲測法進行最後定點。電橋法的另一缺點是需要知道電纜的準確長度等原始技術資料，當一條電纜線路內是由導體材料或截麵不同的電纜組成時，還要進行換算，電橋法還不能測量三相短路或斷路故障。現在現場上電橋法用的越來越少了，不過一些測試人員，尤其是老的測試人員，仍然習慣於使用該方法。特別是對一些特殊的故障沒有明顯的低壓脈衝反射，但又不容易用高壓擊穿，如故障電阻不是太高的話，使用電橋法往往可以解決問題。

  工作原理:直流單橋又稱惠斯登電橋,其原理接線如圖所示,圖中R1, R2, R3,和R4（Rx）為電橋的4個臂,其中R4（Rx）為被測電阻。在電橋的對角ab上接直流電源，在另一對角線cd上接檢流計。

低壓脈衝（反射）法

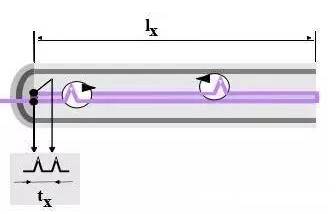

  低壓脈衝反射法，又叫雷達法，低壓脈衝反射法用於測量電纜的低阻、短路與斷路故障。它通過觀察故障點反射脈衝與發射脈衝的時間差測距。低壓脈衝反射法的優點是簡單、直觀、不需要知道電纜的準確長度等原始技術資料。根據脈衝反射波形還可以容易地識別電纜接頭與分支點的位置。低壓脈衝反射法的缺點是不能適用於測量高阻與閃絡性故障。
