電力電纜故障試驗：

1.    測量絕緣電阻

   測量1KV以下的電力電纜應采用1000V兆歐表進行測量；測量1KV及以上的電力電纜應采用2500V兆歐表進行測量。對護層有絕緣要求的電纜，應用500V兆歐表測量護層的絕緣電阻和警報係統的絕緣電阻。對於三芯電力電纜，當測量一根芯的絕緣電阻時，應將其餘二芯和電纜外皮一起接地。測量運行中的電纜時，為保證安全和測量的準確性，應對電纜進行充分放電後，先拆除被測電纜的一切對外聯線，並用清潔幹燥的布擦淨電纜頭方可測量。由於電力電纜的電容很大，操作兆歐表時的搖動速度要均勻。每次測量時，兆歐表保持水平，均勻搖動兆歐表，讀數時應讀取搖動1分鍾以後的數值。測量完畢，應先斷開火線再停止搖動，以免電容電流對兆歐表反充電而損壞。測量完畢後對被測電力電纜進行放電，以防止電擊事故的發生。為了使測量結果準確，應在纜芯端部絕緣上或套管端部裝屏蔽環並接往兆歐表的屏蔽端子，以消除表麵泄漏的影響。

   運行中的電纜，其絕緣電阻應從各次試驗數值的變化規律及相同的相互比較來加以綜合判斷，從中發現絕緣存在的缺陷。如果連續兩次測量相差不得超過30% ，如果超出這個值，則應對電力電纜作直流耐壓試驗。

直流耐壓試驗和泄漏電流的測量 因為電力電纜的電容較大，施工及運行單位受設備限製，難以進行工頻交流耐壓試驗。因此，直流耐壓試驗便成為檢查電纜耐電強度的常用方法。泄漏電流的測量可與直流耐壓實驗時進行。對於運行中的電纜每年至少應試驗1次；電纜在修複後應試驗1次，此外在重包電纜頭時也應進行試驗。

   電力電纜在進行直流耐壓試驗時，在直流電壓的作用下，電纜絕緣中的電壓按絕緣電阻分布，當在電纜中有發展性局部缺陷時，則大部分電壓將加在與缺陷串聯的未損壞部分上，所以從這種意義來說。直流耐壓試驗比交流耐壓試驗更容易發現局部缺陷。電力電纜的直流泄漏電流的測量和直流耐壓試驗在意義上是不相同的。因為在直流耐壓試驗時對檢查絕緣幹枯、氣泡，機械損傷和製造過程中的包纏缺陷等能比較有效地檢查出來，而泄漏電流的測量則對絕緣劣化、受潮等的檢查比較有效。之所以這兩種試驗同時進行，是由於在實際工作中的接線和試驗設備等完全相同，試驗電壓標準為額定電壓的2.5倍。

   試驗時，在加壓過程中分別取0.25，0.5，0.75倍的試驗電壓，並在每點停留l分鍾讀取泄漏電流值；最後在全試驗電壓下進行耐壓，若在試驗電壓下持續5分鍾的耐壓試驗，仍需讀取泄漏電流值，通常在l分鍾和5分鍾時讀數。試驗電壓的升高速度約為每秒1—2kV。當電纜連接於其他設備時，應盡可能分開作耐壓試驗。三芯電纜試驗時，在其中的一相上加電壓，其他兩相應與帶鎧電纜鎧皮一同接地。在測試電纜泄漏電流時，微安表應接在高壓側，並在兩端頭加以屏蔽或采用消除雜散電流影響的其他接線方式。在測量電壓時應在高壓側直接測量，對於試驗電壓太高時，需要采用倍壓裝置來滿足試驗要求。試驗時如果對電纜芯線所加的電壓極性不同，將會使電纜絕緣擊穿的電壓數值不同（當正極性接於纜芯時，擊穿電壓往往比負極性時約高10%），因此在試驗時應將負極接於電纜芯。電纜直流耐壓試驗持續時間一般持續5分鍾。對於控製電纜持續時間為l分鍾。泄漏電流三相最大不對稱係數一般應不大於2，電流的泄漏電流隻作為判斷絕緣情況時參考，不作決定是否投入運行的標準。

  電纜線路本身的事故很大一部分是由於外力機械損傷而造成的。巡視人員在巡視中應認真填寫巡視記錄，了解電纜周圍實際情況。

一、電纜故障的定點方法介紹。

  電纜故障粗測方法有電橋法和脈衝反射法兩種，電纜故障定點方法有以下幾種：

  1、聲測法：采用聲測法定點，是從過去到現在普遍采用電纜故障定點的方法。而且是最為行之有效的方法。隻不過采用的儀器從過去簡單的聲電放大器，發展到了現在普遍使用的聲磁同步定點儀。聲測法定點對高壓電纜、低壓電纜、直埋電纜、電纜溝電纜等等均適用。

  2、跨步電壓法：采用跨步電壓法定點，主要針對對電纜外護套絕緣有要求的外護套接地故障定點，現在對部分直埋的無鎧裝的低壓電纜、電線接地故障、也可以采用跨步電壓法定點。

  3、電磁法及音頻法：用電磁波定點或采用音頻法定點，從原理上講是可行的。但從目前情況看，還沒有性能可靠的，能實際應用的定點儀。或者說，采用電磁波定點的定點儀仍舊在各科研機構研發之中，還需實踐中進一步驗證提高，達到實際應用水平。

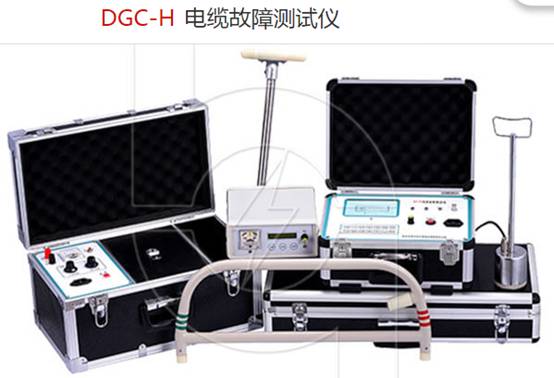

相關產品詳情頁麵：http://www.agfq.net/400/
