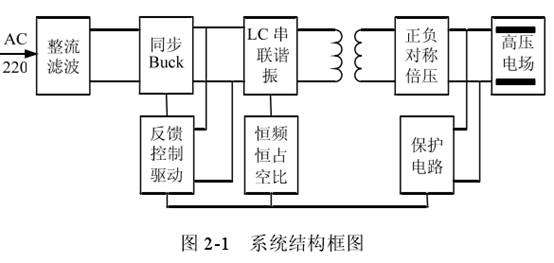

  由於電場用高壓電源要求輸出電壓大範圍線性可調，同時為了實現軟開關，本文前級采用輸出電壓大範圍可調的 DC/DC 電路，中間級為高頻 LC91看片在线免费下载逆變電路，後級為正負雙向倍壓電路的三級方案，從而實現大範圍，低紋波，高可靠性的要求。係統整體結構框圖如下圖2-1所示。

  電路主要由整流濾波電路、同步 Buck 大範圍可調電壓電路、LC 91看片在线免费下载逆變電路、正負對稱雙向倍壓電路組成。首先輸入交流電壓經過整流濾波電路變為平滑的直流電壓，然後經同步 Buck 調壓電路實現穩壓和大範圍的可調輸出電壓，恒頻恒占空比的 LC 91看片在线免费下载電路，將前級的直流電壓變為高頻方波電壓加於高頻高壓變壓器兩端，通過變壓器和倍壓電路兩次升壓變為負載所需的高壓，產生電場。

  前級同步 Buck 電路原理和仿真

  由於電路中輸出電壓大範圍可調且電場負載幾乎為開路，傳統的 Buck電路在輕載大範圍調節電壓時電路容易工作於斷續狀態。對於大範圍調壓電路而言，若整個過程工作於連續狀態時電路中要求電感值較大，如圖2-2所示。從圖中看出負載越輕，電路中所需電感越大。

  加速器用的小功率電源由於電流小負載輕，電路在大範圍調壓時極易工作於斷續狀態，占空比和輸入輸出電壓增益不再具有線性關係如上圖2-3所示。當電路具有相同輸出電壓時，工作於連續模式與斷續模式相比具有更大的占空比。圖中 D<0.2時，工作於 K=0.005時，占空比 D 微小的變化引起輸出電壓很大變動，而連續導電模式中電路的增益始終保持線性變化。

  綜上所述，普通 Buck 電路工作於輕載斷續時，輸入輸出不再具有線性關係，電路中電流峰值高，控製電路設計困難，穩定性差。

係統整體結構和工作原理

  同步 Buck 電路輕載時具有電感電流保持連續的特點，從而保證了輸入輸出電壓的線性關係。輕載時 LC 91看片在线免费下载電路工作於開關頻率略小於諧振頻率的模式，具有自動實現零電流導通和關斷的優勢，同時可以有效利用變壓器的寄生參數，輸出電壓基本等於輸入電壓。正負雙向倍壓電路可以有效的降低變壓器的變比，同時移相 180°可以大大降低輸出電壓的紋波，綜上可得，電路係統結構如圖 所示。

  電路具體工作過程為：首先前級同步 Buck 電路產生一大範圍可調的輸出電壓，通過調節前級 Buck 電路的電壓可以實現大範圍的調節逆變電路的輸入電壓。

LC 91看片在线免费下载電路工作於開關頻率略小於諧振頻率的模式時，將輸入電壓逆變為一個高頻方波電壓加於變壓器的原邊，之後經變壓器初次升壓後加於正負雙向倍壓電路中實現高壓輸出，加於極板產生電場。
