  隨著城市改造和建設的不斷深入,城市電網中電力電纜所占的比重越來越大,電力電纜網絡結構日益複雜。由於電力電纜多埋於地下,一旦發生故障,查尋十分困難,往往要花費數小時,甚至幾天的時問,不僅浪費大量的人力、物力,還會造成難以估計的停電損失。因此保證電力電纜的安全運行、及時排除故障、迅速恢複供電是一項十分必要的工作,越來越受到各部門的重視。研製準確、可靠、成本低、易於操作的電纜故障測試儀器,對於縮短電纜故障修複時間,提高供電可靠性具有十分重要的意義。

  目前現場應用的電纜故障測距方法要有低、脈衝法、脈衝電流法和二次脈衝法。低壓脈衝法隻能用於低阻故障的測試,不能測試高阻和閃絡性故障。

  脈衝電流法是年代初發展起來的一種電纜故障測距方法,以安全、可靠、接線簡單等優點顯示了強大的生命力'。脈衝電流法而且己經成為高阻和閃絡性故障測距的主流方法,基本上解決了電纜高阻和閃絡性故障的問題。據統計,高阻和閃絡性故障約占整個電纜故障總數的。但脈衝電流法所測波形較複雜,故障點反射脈衝識別困難,有時不可避免地存在著盲區,造成測量誤差較大。所以,為提高電纜故障鋇距精度有必要對脈衝電流法進行改進。最近發展起來的二次脈衝法把低壓脈衝法和高壓閃絡技術相結合,克服了低壓脈衝法不能測量高阻故障的不足,又保留了其波形易於識別的優點,但該方法設備構成複雜、安全性差、製造成木高、現場使用不方便。

  為解決脈衝電流法波形識別困難的問題,日前已經出現了將小波分析應用於電纜牧障測距中的實例,提高了測距精度。但這種方法隻是從對波形的處理土做出的改進,原始所測得的波形並沒有變化,所以91看片在线免费下载有必要進一步從測試電路上研究,使所測得的波形簡單易識別。本課題的主要任務是在對脈衝電流法的測試回路進行改進,解決其故障點反射脈衝難以識別的問題,提高電纜故障測距的精度。

電纜故障測距技術的研究現狀

  從年代至今,電力電纜故障檢測技術得到不斷完善和提高,各種測試方法和測試儀器應運而生,並在實踐中得到了廣泛的應用。電力電纜故障測距方法在原理幾可分為兩大類經典電橋法和現代行波法.

電橋法

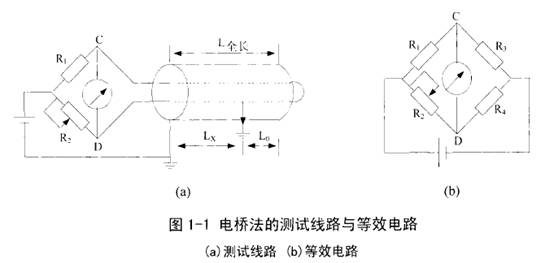

  電橋法是利用電橋平衡原理測得故障距離的,是一種經典的測試方法,主要用於電力電纜低阻故障的測量。電橋法測試線路的連接如圖一所示,將被測電纜終端故障相與非故障相短接,電橋兩臂分別接故障相與非故障相,圖一給出了等效電路圖。

  電橋法的優點是價格低、測試方法簡單、操作簡便、精度高,但它的重要缺點是不適用於測量高阻和閃絡性故障,因為故障電阻很高的情況下,電橋裏電流很小,一般靈敏度的儀表很難探測,實際上電纜故障大部分屬於高阻與閃絡性故障。在用電橋法測量故障距離之前,需要高壓設備將故障點燒穿,使其故障電阻值降到可以用電橋法進行測量的範圍,有時會出現故障點燒斷,故障電阻反而升高的現象,或是故障電阻燒的太低,呈永久短路,以至不能用放電聲測法進行最後定點。

脈衝電壓法

  脈衝電壓法又稱閃絡法,是年代發展起來的用於測試高阻與閃絡性故障的方法。該方法首先將電纜故障在直流或脈衝高壓信號下擊穿,然後通過記錄放電脈衝在測量點與故障點往返一次所需的時間來測距。包括直流高壓閃絡測量法直閃法和衝擊高壓閃絡測量法衝閃法。據統計,用直閃法測定的電纜故障數,約占故障總數的,而用衝閃法測定的電纜故障數,占故障總數的。

脈衝電壓法的一個重要優點是不必將高阻與閃絡性故障燒穿,直接利用故障擊穿的瞬間脈衝信號,測試速度快,測量過程也得到簡化,它最大的優點是可以用來測量高阻故障,實現了故障測距技術的重大進步。

脈衝電壓法的缺點如下

  安全性差,儀器通過一電容電阻分壓測量電壓脈衝信號,儀器與高壓回路有電禍合,很容易發生高壓信號串入,造成儀器損壞。

在利用閃測法測距時,高壓電容對脈衝信號呈短路狀態,需要串一電阻或電感以產生電壓信號,增加了接線的複雜性,且降低了電容放電時加在故障電纜幾的電壓,使故障點不容易擊穿。在故障放電時,特別是進行衝閃測試時,分壓器藕合的電壓波形變化不尖銳,難以分辨。
