  電纜發生故障斷線後，需要迅速製定修複措施，確定故障位置並排除，盡量不耽誤正常用電。在實際電纜故障定位的整個過程中，通常需要以下 5 個步驟：

  (1)查看故障電纜基本情況：電纜基本情況是指完善的電纜資料，包括長度、電纜出廠參數、敷設方式、路徑走向、中間接頭分布、周圍環境情況等；

  (2)判斷故障性質：隻有判斷出故障性質後，才能選擇出合適的定位方法，提高定位效率，通過以下方法可以初步判定故障性質：

  故障若是發生在預防性試驗中，一般為閃絡性故障。運行中的電纜發生故障時，一般有可能是電纜短路或接地故障，此類故障也有可能由於短路接地電流大而造成斷線故障，從而形成綜合故障。預防性試驗中發現的故障多為閃絡性故障或其他種類的高阻故障，一般表現為單相絕緣損壞或接地。

  判斷低阻、高阻故障時，可使用兆歐表測量電纜相間或相對地的絕緣電阻，如果這個絕緣電阻值低於 10 倍電纜波阻抗，則為相間低阻短路故障或單相低阻接地故障，反之則為高阻相間短路故障或單相高阻接地故障。

  判斷斷線故障可使用萬用表，將電纜一端的兩相連接，用萬用表在電纜另一端測量這兩相的電阻，如果阻值很大，說明有斷線故障的存在，如果測量阻值很小，或者為零，則判斷結果相反。

  (3)電纜故障預定位：根絕電纜故障類型，選用不同定位方法，再結合電纜長度、路徑等資料，劃定故障的大致距離，這是電纜故障定位過程中最重要的一步，在實際應用中，較多使用行波法進行故障預定位；

  (4)電纜故障精確定位：在預定位確定的範圍內，找到故障點的精確位置，這會直接影響到後續挖掘電纜的工作量大小；

  (5)誤差分析：受運行環境的影響，故障定位中可能會有幹擾，而且長時間運行的電纜，或者對接頭較多時，若是定位隻進行一次，結果可能會有很大誤差，因此，需要多次定位才能測出故障點，經過誤差分析，可以為相同環境下的故障定位積累經驗，有利於提高檢測速度。

  本文所研究的基於脈衝注入法的電纜故障定位，利用電磁波在電纜內傳播時在故障點會使故障點放電產生反射波的原理，設計電路產生高壓脈衝注入電纜故障相中，接收故障點放電產生的電壓脈衝波，計算注入與接收到脈衝波的時間差，再根據波速即可計算出故障點所在區域。係統依據脈衝注入法實現對電纜故障的定位，具體功能為：

  (1)可控高壓脈衝源產生高壓脈衝。係統能產生測試所需要的高壓脈衝信號，脈衝寬度、脈衝周期可調。

  (2)鍵盤及顯示。能夠完成對脈衝參數的設定，控製脈衝的發送與停止並且顯示操作過程。

  (3)接收信號數據采集。

  係統結構主要包括：脈衝產生與發送模塊、信號接收模塊、鍵盤與顯示模塊。

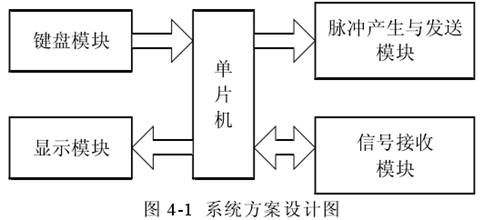

  在脈衝產生與發送部分，利用 IGBT 開關管，通過單片機控製輸出脈衝信號控製 IGBT 的導通及關斷，獲得係統所需寬度和周期的電壓脈衝，變壓器將電壓脈衝升高到需要的大小，形成入射信號注入故障電纜。鍵盤模塊使用了五個按鍵，用來實現係統複位、功能設定，係統啟動與停止。為了能夠直觀的顯示測量結果，係統中包含了五個七位數碼管，方便顯示各種參數以及當前的運行狀態，係統方案設計如圖 4-1 所示：
