直流接地故障查找的步驟方法和原則

發布時間：2019-06-12 11:00:31 瀏覽次數：11126

一、直流接地故障查找原則

1、先觀察環境，後判斷可能的接地點（先室外後室內）；

2、先轉直流母線、後拉直流饋線；

3、先拉儲能、信號（公共屏）、測控、後拉保護、主變等裝置；

4、拉開保護裝置電源後再上電前，需退相關保護裝置出口壓板。

二、查找接地故障具體步驟：

1、處理方法：

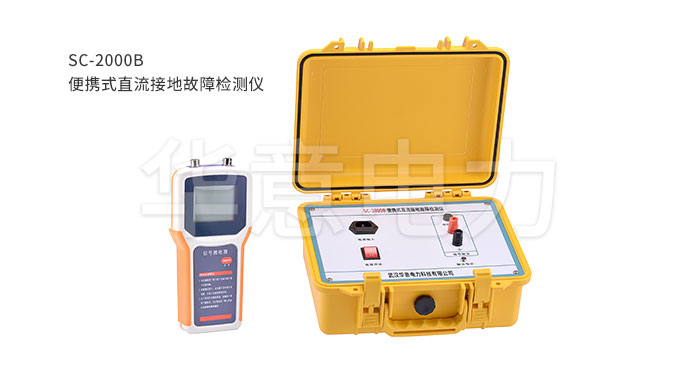

1）、當直流係統發生接地時，首先根據變電所絕緣監測裝置實際配置情況，借助接地光字牌、主監控絕緣報警係統、直流接地檢測儀報警等監測手段，並通過萬用表測量直流屏處的直流對地電壓，判明直流接地的性質（接地極性、全接地、高阻接地等）。

2）、接地性質明確後，可進行以下處理：檢查絕緣水平低（室外端子箱、接線箱、密封不嚴的刀閘機構箱、無防雨罩的瓦斯繼電器等室外設備、現場工序易潮濕）、易發生接地的開路、存在設備缺陷及有檢修工作的電氣設備和線路是否有接地情況；

3）、若絕緣監測裝置能監測處接地的具體支路，該支路為雙回路配置的，可以合、拉空氣開關的方法，將該支路負載轉到另一直流母線，觀察接地現象是否轉到另一直流母線上。

4）、若接地電阻較大，絕緣監測裝置無法檢測出接地支路的，可將絕緣監測裝置的接地告警定值（220V直流係統告警值一般設為25kΩ,110V直流係統告警定值一般設為7kΩ）增大，重新檢測；若正負極同時接地，此時正負電壓平衡，也無法檢測出接地支路，隻會做“母線絕緣異常”的告警，可將絕緣監測裝置中的“正負同時接地”設為“是”，正常運行時為“否”，再重新檢測。若能檢測出接地支路，按步驟（3）處理。

5）、若以上絕緣監測裝置等無法檢測出具體接地支路，在堅持查找直流接地故障的原則的前提下，依次切斷直流屏上各負荷開關，若直流屏上負荷開關所帶負荷中存在不允許短時停電負荷(失去電源後會引起保護誤動作)，則禁止直接斷開直流屏上此負荷開關，而應從該負荷開關所帶本段各配出開路本櫃控製電源上逐一拉路查找，查找過程中也不允許選切不允許短時停電負荷(失去電源後會引起保護誤動作)，若直流屏上負荷開關所帶負荷中不存在不允許短時停電負荷，則可直接拉直流屏負荷開關，但切斷時間不得超過3秒鍾，不論回路接地與否均應合上，如果拉開此開關直流接地現象消除，則可以判斷接地點就在該段母線上，接下來可依次拉開該段母線上所有配出開路直流電源，進而判斷確切的接地開路並進行有效處理，徹底消除接地現象。

6)、如果拉開直流屏上此開關直流接地現象沒有消除，則應選擇依次拉直流屏上其他配出負荷開關，方法同上。不管是在直流屏配出負荷開關中拉路查找接地還是在直流屏配出負荷開關所帶的下一級負荷中查找接地，都必須堅持直流係統查找接地的原則。最後，如果直流接還沒消除，則應檢查蓄電池、充電裝置及直流屏櫃內各二次回路及接線是否有接地現象等。在切斷上述每一直流回路後，應迅速恢複送電。在切斷每一回路過程中，工作人員應根據儀表和信號裝置的指示，判斷是否有接地。如切斷時接地消失，恢複送電後接地又出現，則可肯定接地發生在該回路上，應及時查找接地點設法消除。

2．查找接地拉路的順序：

1）、陰雨天氣，重點先找室外端子箱、接線箱、密封不嚴的刀閘機構箱、無防雨罩的瓦斯繼電器等室外設備。

2）、先找有工作的回路和近期工作過的回路，後找其它回路。

3）、先找事故照明、信號回路、充電裝置回路、蓄電池組，後找其它回路。

4）、先找合閘回路，後找控製回路、保護回路。

5）、先找室外設備，後找室內設備。

6）、先找6KV、10kV、35 kV回路，後找11OkV、220kV、330kV、500kV回路。

7）、先找簡單回路，後找複雜回路。

8）、先找一般負荷，後找重要負荷。
