電纜故障定位儀配合高壓發生器的接線方法
發布時間：2021-05-18 14:33:07
瀏覽次數：6420
電纜故障定位儀聲磁同步定點需要配合使用高壓衝擊信號發生器，並工作在周期放電狀態。
1、相線對鎧裝接法
當發生相地故障、相間合並對地故障，或斷線合並接地故障，總之隻要存在相對地絕緣損壞，均優先采用相對鎧接法，其優點為故障點放電聲的傳播衰減較小。

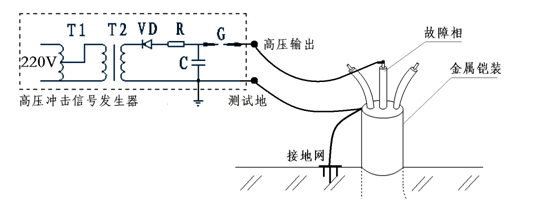

如圖所示，將高壓發生器的高壓輸出連接電纜故障相，測試地連接電纜的金屬鎧裝。
2、相間接法

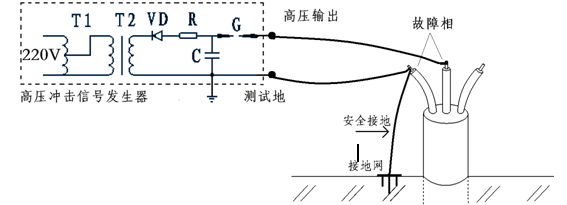

當發生單純相間故障(沒有合並接地)時，使用相間接法。如圖所示，將高壓發生器的高壓輸出和測試地連接兩故障相，其中一故障相需進行安全接地。
3、斷線故障的接法

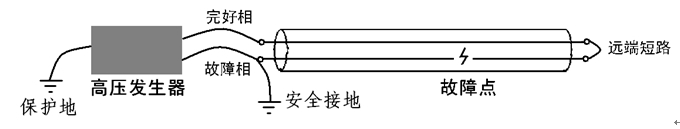

對於單純斷線故障(沒有發生合並接地)，接線示意圖如圖所示：
將高壓發生器的高壓輸出線和測試地線分別接電纜的一完好相線和故障相線，在電纜的遠端將兩相短路。
