測量配網電容電流的方法有單相金屬接地的直接法、外加電容間接測量法以及在PT開口三角形加信號等方法，但是，在現場最受歡迎和使用較頻繁的還是使用中性點電容法。

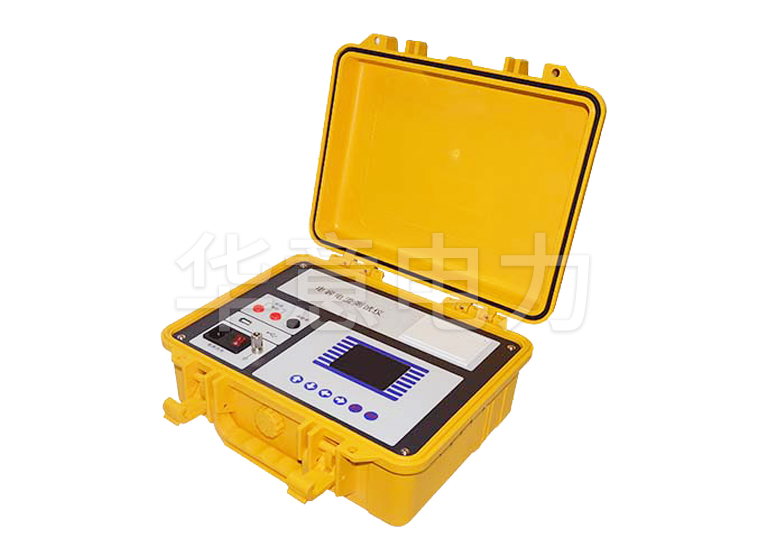

　　電容電流測試儀，采用中性點電容法測量配網電容電流該測量，在做好安全措施後，事先設置儀器參數後則無需觸碰操作儀器，使這項工作變得安全、簡單、快捷，且測試結果準確、穩定、可靠。

　　中性點法電容電流測試儀的安全手冊：

　　測量時操作絕緣棒人員應帶絕緣手套、穿絕緣靴!

　　絕緣棒碰觸變壓器中性點時間應盡可能短，在讀數完畢後立即斷開，讀表人員宜站在絕緣墊上

　　保護間隙F放電電壓要低於CN的額定電壓，在係統中性點無過電壓時不應動作。

　　(1)外加電容C可以按估算電網電容的1/3至3倍值分為幾檔來選定，以便進行重複測量，電容器的額定電壓應在1kV以上。

　　(2)外如直接用電壓表測量電壓，除量程應滿足要求外，還要求選用高內阻的，不宜使用內阻低、0.2級或更精密的電壓表，也不宜采用磁電式電壓表或真空管電壓表。

　　(3)外測量工作應在天氣良好無大風情況下進行，以免係統發生單相接地後中性點產生高電壓帶來危險。

　　(4)外電纜饋電係統一般不對稱電壓很低，為提高係統電容測量精度，要求有較高的不對稱電壓值，為此可在一相上接入電容器或斷開一相電纜，其容量能使不對稱電壓提高到2%相電壓，不過最後應當從計算出的係統對地電容中減去或加上這一部分電容。

　　例如，某一10kV電纜饋電係統估算的電容電流為100A，造成人不對稱電壓為2%相電壓的電容電流

　　IC≈100×2%=2A

　　為此可選表2-5中截麵95mm2，6km長具有電容電流等於6A的三相備用用電纜，使其一相斷開(具有2A電流)，即可滿足要求。

　　(5)外對沒有中性點的電網可以利用連接組標號為Y·d11的配電變壓器人為構成臨時的中性點，然後應用中性點外加電容法確定電網電容電流。

　　(6)外在直饋送電係統中，如選擇發電機中性點應用外加電容法時，要考慮電機3倍次數諧波對不對稱電壓的影響;

　　在測量中發電機的零序保護也要暫時退出，以免電機中性點接入CN後過大的電流使保護誤動。
