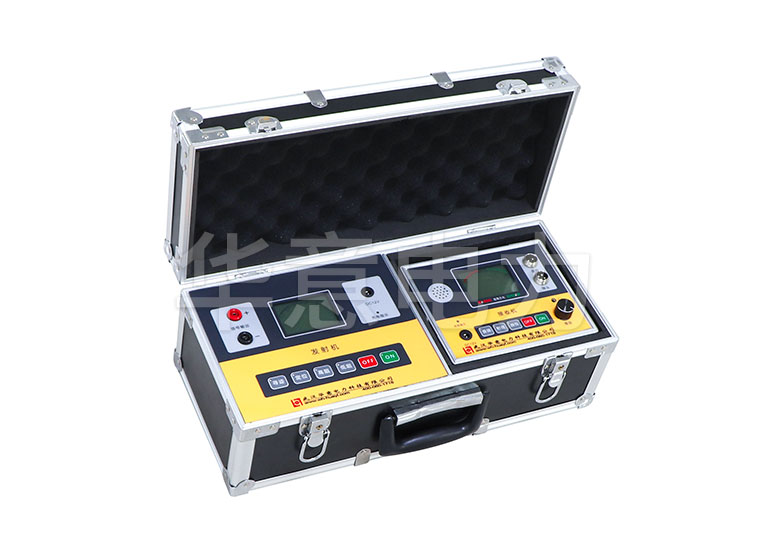

電纜故障測試儀的基本工作原理與組成。

　　1、電纜故障測試儀的基本原理

　　根據故障的探測原理，當儀器處於閃絡觸發方式時，故障點瞬時擊穿放電所形成的閃絡回波是隨機的單次瞬態波形，因此測試儀器應具備存儲示波器的功能，可捕獲和顯示單次瞬態波形。本儀器采用數字存儲技術，利用高速A/D轉換器采樣，將輸入的瞬態模擬信號實時地轉換成數字信號，存儲在高速存儲器中，經CPU微處理器處理後，送至LCD顯示控製電路，變為時序點陣信息，於是在LCD屏幕上顯示當前采樣的波形參數。

　　當儀器處於脈衝觸發方式時，儀器按一定周期發出探測脈衝加入被測電纜和輸入電路，即時啟動A/D工作，其采樣、存儲、處理和顯示與前述過程相同。LCD顯示屏上應有反射回波。

　　2、電纜故障測試儀的組成

　　儀器是以微處理器為核心，控製信號的發射、接收及數字化處理過程。儀器的工作原理方框圖如圖所示。

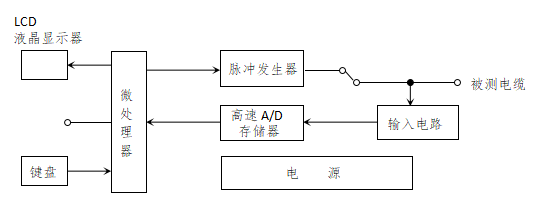

圖 工作原理方框圖

　　微處理器完成的數字處理任務包括：數據的采集、儲存、數字濾波、光標移動、距離計算、圖形比較、圖像的比例擴展，直到送LCD顯示。也可根據需要由通訊口與PC機通訊。

　　脈衝發生器是根據微處理器送來的編碼信號，自動形成一定寬度的邏輯脈衝。此脈衝經發射電路轉換成高幅值的發射脈衝，送至被測電纜上。

　　高速A/D發生器是將被測電纜上返回的信號經輸入電路送高速A/D采樣電路轉換成數字信號，最後送微處理器進行處理。

　　鍵盤是人機對話的窗口，操作人員可根據測試需要通過鍵盤將命令輸入給計算機，然後由計算機控製儀器完成某一測試功能。
