幹式試驗變壓器是各種抗電強度試驗的配套設備，它以快速、靈活的測試特點深受高壓試驗人員的好評，下麵91看片在线免费下载就一起來了解一下幹式試驗變壓器的結構及工作原理。

　　幹式試驗變壓器的結構

　　幹式試驗變壓器由於在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。

　　幹式試驗變壓器利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋矽鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接矽堆，隻需將配套的直流高壓矽堆旋裝在高壓端既可得到直流。

　　幹式試驗變壓器的工作原理

　　幹式試驗變壓器輸入電壓為200V或400V接入配套的控製箱(台)，經自耦調壓器調節輸入電壓至試驗變壓器初級繞組(低壓)，利用電磁感應原理，在次級繞組(高壓)按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的最高值。在作直流耐壓及泄漏電流測試時，隻要把高壓矽堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。

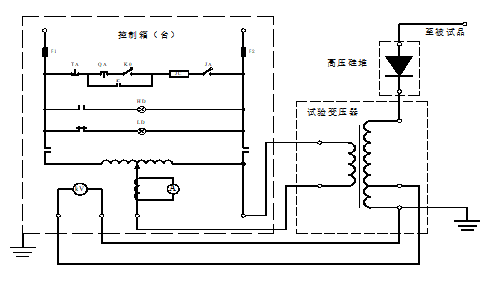

幹式試驗變壓器工作原理圖

　　以上就是幹式試驗變壓器的結構及工作原理，希望能幫助大家更好的了解此設備，提高試驗的測試效率。
