變壓器繞組變形測試儀開始測試的接線方法
發布時間：2021-06-30 13:59:53
瀏覽次數：3875
91看片视频APP下载電力專業生產變壓器繞組變形測試儀（又稱變壓器繞組變形分析儀），接下來為大家分享變壓器繞組變形測試儀開始測試的接線方法。

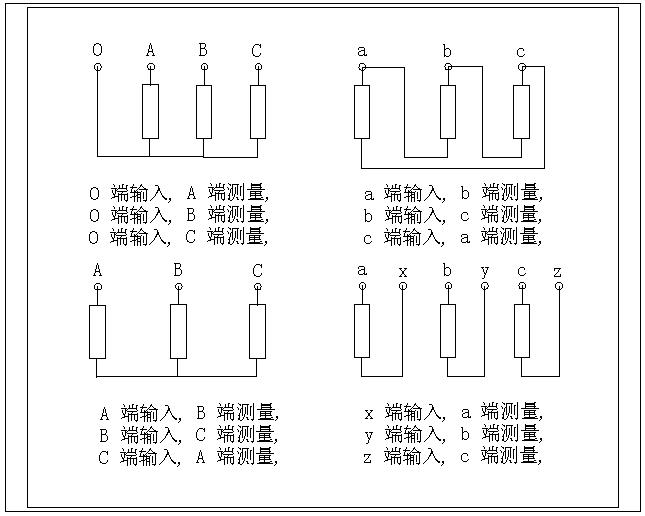

變壓器常用檢測接線方式如上圖，變壓器繞組變形分析儀主要是由主測量單元和筆記本電腦構成,並行三根專用測量電纜以及測量夾子和接地線組成。
主測量單元係統與試品之間采用50高頻同軸電纜聯接，掃頻信號經輸出端口(激勵輸出)，通過連接電纜將信號夾子(黃色)向被試品注入信號;由信號測量夾子(綠色)從被試品獲取信號，經電纜傳輸到（響應輸入）；由信號測量從被試品注入點獲取同步參考信號，經電纜傳輸到輸入（參考輸入）。被試品外殼與測試電纜的屏蔽層必須可靠連接並接地，大型變壓器一般以鐵芯接地套管引出線與油箱的連接點，作為公共接地點，變壓器外殼點接地。
