110kV主變通過91看片在线免费下载進行耐壓試驗。

　　試驗程序

　　1)絕緣電阻測量;

　　1、絕緣電阻值不低於產品出廠試驗值的70%

　　2、變壓器電壓等級為35kV及以上且容量在4000kVA及以上時，應測量吸收比。吸收比與產品出廠值相比應無明顯差別，在常溫下應不小於1.3;當R60S大於3000兆歐時，吸收比可不作參考要求。

　　2)進行耐壓試驗：

　　主變變高中性點試驗電壓：112kV(出廠試驗電壓值×0.8);試驗時間：1min;

　　主變變低試驗電壓：28kV(出廠試驗電壓值×0.8);試驗時間：1min;

　　3)耐壓後絕緣：絕緣電阻應與耐壓前無明顯差異。

　　注：主變耐壓時無閃絡，無放電，各方麵數據符合要求，可判斷此變壓器主絕緣合格。

　　耐壓試驗所需設備儀器

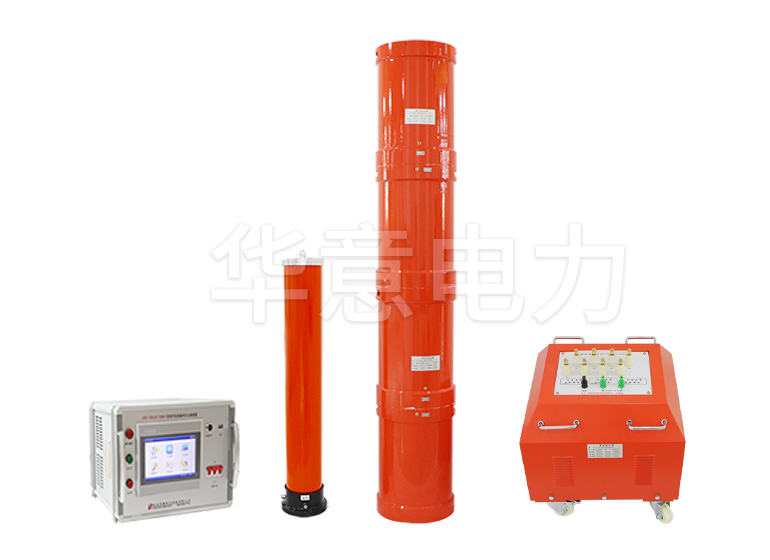

　　變頻91看片在线免费下载耐壓試驗裝置，數字兆歐表。

　　試驗準備

　　1、變壓器充油完畢，並已靜置24小時以上，油樣檢驗合格;

　　2、檢查CT二次回路短接並接地，試品接地點全部可靠接地：

　　3、進行試驗時確認設備與母線連接線已拆除;

　　4、主變四周設置安全圍欄

　　5、工作負責人應通知其他人員撤離現場，並在圍欄四周看護;

　　6、檢查變頻櫃升壓是否正常，風機吹風是否向外;

　　7、在較低電壓下分段調諧，變頻91看片在线免费下载耐壓試驗裝置調諧電壓應不超過試驗電壓的40%;選好頻率後按程序升壓。

　　8、耐壓結束，斷開電源，對被試設備充分放電，接地後才可拆除或更改接線。

　　人員安排：

　　耐壓試驗由工作負責人統一指揮，一人負責電源安全;一般派一人操作控製台;一人控製變頻輸出櫃開關;一人監護升壓過程(可由工作負責人負責);在其他人員負責改接線和升壓時監護。

　　安全措施：

　　110kV主變中性點耐壓試驗前，確認被試設備部分與帶電設備安全距離大於1.5米，防止發生放電現象危及人身和設備安全。變頻91看片在线免费下载耐壓試驗裝置試驗場地與帶電區域最短安全距離不小於1.5米，並設置安全圍欄，向圍欄內側懸掛“止步，高壓危險”警示牌。試驗現場四周派人監護。

　　主變變高側套管與一次設備的跨條引流線已拆除。

　　主變中性點套管與中性點避雷器連接線已拆除。

　　主變變低側與變低母線的連線已拆除。

　　主變變高中性點耐壓前，確認主變變低三相短接並可靠接地。

　　主變變低耐壓前，確認主變變高三相和中性點短接並可靠接地。

　　變頻91看片在线免费下载耐壓試驗裝置升壓時控製台操作人員應站在絕緣墊上，防止高壓反擊危及人員安全。

　　耐壓時無工作負責人許可，試驗人員不得離開崗位或進行其他工作。
