絕緣電阻測試儀和接地電阻測試儀測試方法的區別

　　(1)絕緣電阻測試儀的測試方法

　　絕緣電阻測試儀是測試電線電纜的相、層和中性點之間的絕緣程度。測試值越高，絕緣性能越好。

　　(2)接地電阻測試儀的測試方法

　　接地電阻測試儀是檢測接地電阻是否合格的電力設備。接地電阻測試儀的測試方法是用大地把電氣設備連接到同電位，就是反應線或雷電引下線與大地的接近程度。接地電阻測試儀測出的數值是確保人身安全的有效措施。

　　絕緣電阻測試儀和接地電阻測試儀的原理區別

　　(1)絕緣電阻測試儀原理

　　用絕緣電阻測試儀測量絕緣電阻時，對絕緣施加直流電壓U。此時，電流隨時間變化衰減，最終趨於穩定值。

　　一般絕緣電阻測試儀的電流是電容電流、吸收電流和導通電流之和。電容電流Ic，其衰減速度非常快；吸收電流 Iaδc，衰減比電容電流慢得多；導通電流 Inp 趨於在短時間內穩定下來。

　　在使用絕緣電阻測試儀進行測試時，如果絕緣不潮濕且表麵清潔，瞬態電流分量Ic和Iaδc會迅速衰減到零，隻留下很小的導通電流Inp通過，因為絕緣電阻是反比的。與循環電流成正比，絕緣電阻會迅速上升並穩定在一個較大的值。反之，如果絕緣受潮，則導通電流明顯增加，甚至快於吸收電流Iaδc的初始值，瞬態電流分量明顯減少，絕緣電阻值很低，而且隨時間變化很大。

　　因此，在絕緣電阻測試儀的實驗中，一般以吸水率來判斷絕緣的含水量。當吸收比大於1.3時，說明絕緣性優良。如果吸收比接近1，則表明絕緣受潮。

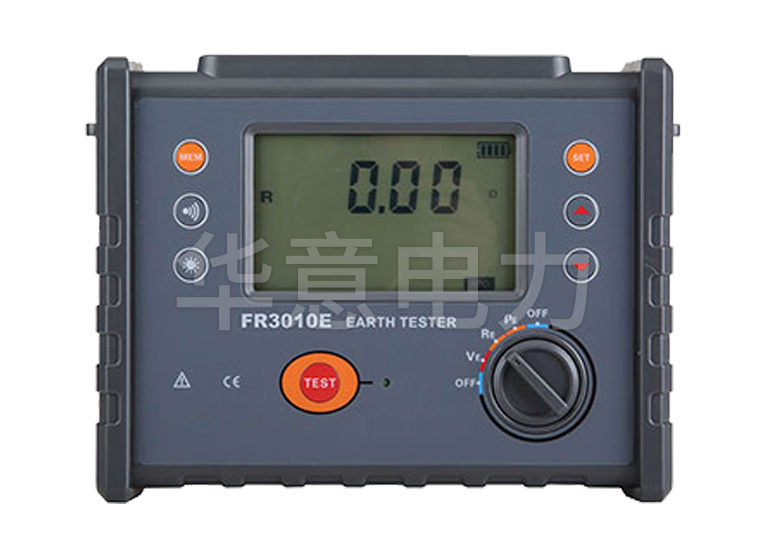

　　(2)接地電阻測試儀原理

　　接地電阻測試儀又稱接地電阻測量儀、接地振動器。接地電阻測試的測試原理是通過被測對象的接地電極“E”和電源電極“H(C)”之間的交流恒流“I”得到接地電阻值“Rx”，並找到接地電極“E”和測量電極“S(P)”之間的位置差“V”。
