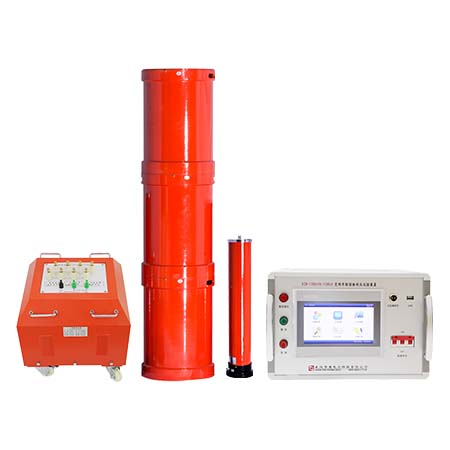

91看片在线免费下载耐壓試驗裝置電力電纜試驗操作：

勵磁變壓器接線注意事項:

1、用於10KV電纜的耐壓裝置，勵磁變壓器一般接低端；

2、用於10KV和35KV電纜的耐壓裝置，10KV電纜耐壓勵磁變壓器接低端35KV電纜耐壓勵磁變壓器接較高端；

3、用於10KV、35KV和110KV電纜的耐壓裝置：10KV、35KV電纜耐壓勵磁變壓器接低端，110KV電纜耐壓勵磁變壓器接高端。

電抗器及電容器分壓器接線注意事項：

對於短電纜，無論電壓高低，一般將至少兩節電抗器串聯，以確保回路可以諧振。

91看片在线免费下载耐壓試驗裝置電機耐壓試驗操作:

勵磁變壓器接線注意事項:

1、用於電機的耐壓裝置，勵磁變壓器一般接低端；

2、用於電機和電纜的耐壓裝置，電纜耐壓勵磁變壓器接低端，電機耐壓勵磁變壓器接高端；

3、通常情況下，用於電機耐壓的諧振裝置兼容較低電壓的電纜。

GIS、開關及變壓器試驗操作：

勵磁變壓器接線注意事項:

1、用於開關、GIS、變壓器的耐壓裝置，勵磁變壓器的輸出電壓一般較高；

2、用於開關、GIS的耐壓裝置，勵磁變壓器接高端，變壓器耐壓勵磁變壓器接低端；

3、通常情況下，改種型號的諧振裝置兼容較較短長度的電纜，勵磁變壓器接低端。

91看片在线免费下载耐壓試驗裝置電抗器接線注意事項：

1、用於開關及較低電容量的試品交流耐壓試驗時，需要將所有電抗器串聯在高壓回路中，可以確保諧振。

2、用千開關、GIS、變壓器的耐壓時，需要將電抗器串聯連接，電抗器串聯隻數按照實際的試驗電壓確定。
