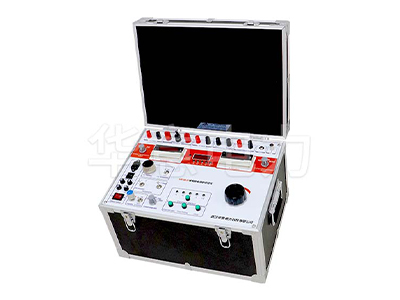

單相繼電保護校驗儀是一種用於檢測和校準電力係統中各種繼電器性能的儀器。

以下是該校驗儀的操作方法，分為準備階段、測試步驟以及注意事項三大部分進行詳細介紹：

一、準備階段

1. 連接電源：確保校驗儀已連接到適合的電源電壓，通常為交流220V。

2. 設備檢查：檢查校驗儀的外觀是否完好無損，確認所有功能按鈕和旋鈕正常工作。

3. 安裝測試線：將測試線分別連接到校驗儀的輸出端子和待測繼電器的相關端子。

4. 開機預熱：打開設備電源，讓校驗儀預熱5至10分鍾以達到穩定工作狀態。

二、測試步驟

1. 參數設置：根據被測繼電器的型號和規格，設置校驗儀的輸出電壓、電流、相位等參數。

2. 啟動輸出：按下啟動按鈕，校驗儀開始輸出設定的電壓和電流，觀察被測繼電器的動作是否符合預期。

3. 記錄數據：在繼電器動作時，及時記錄顯示屏幕上的測量數據，包括動作時間、返回時間和動作值等。

4. 改變參數：根據需要，逐步調整校驗儀的輸出參數，重複步驟2和3，直至完成所有預定的測試項目。

5. 關閉輸出：測試完成後，關閉校驗儀的輸出，並記錄最終的測試結果。

三、注意事項

1. 安全操作：在進行任何測試前，務必確保已經采取適當的安全措施，包括但不限於使用絕緣手套、在絕緣墊上操作等。

2. 環境條件：確保校驗儀工作環境符合其規格要求，避免在高溫、高濕或有強磁場的環境中使用。

3. 清潔維護：定期對校驗儀進行清潔和維護，保持其良好的工作狀態，延長使用壽命。

4. 專業培訓：操作人員應接受專業培訓，熟悉校驗儀的功能和操作方法，以確保測試的準確性和安全性。

5. 故障排除：在使用過程中若遇到設備故障或異常情況，應立即停止測試，並根據用戶手冊進行故障排除或聯係專業維修人員。

綜上所述，通過遵循以上詳細的操作方法和注意事項，可以有效地使用單相繼電保護校驗儀對繼電器進行準確的測試和校準。
