CT參數分析儀操作使用方法

發布時間：2016-03-29 09:00:00 瀏覽次數：6662

2.1 用戶接口和操作方法

1. 電流互感器試驗

在參數界麵，用旋轉鼠標切換光標到互感器類型欄，選擇互感器類型為電流互感器。

2. 試驗接線

試驗接線步驟如下：

第一步：根據表2.1描述的CT試驗項目說明，依照圖2.1或圖2.2進行接線（對於各種結構的CT，可參考附錄D描述的實際接線方式）。

表2.1 CT試驗項目說明

電阻	勵磁	變比	負荷	說明	接線圖
√				測量CT的二次繞組電阻	圖2.1，但一次側可以不接
√	√			測量CT的二次繞組電阻、勵磁特性	圖2.1，但一次側可以不接
√		√		測量CT的二次繞組電阻，檢查CT變比和極性	圖2.1
√	√	√		測量CT的二次繞組電阻、勵磁特性，檢查CT變比和極性	圖2.1
			√	測量CT的二次負荷	圖2.2，

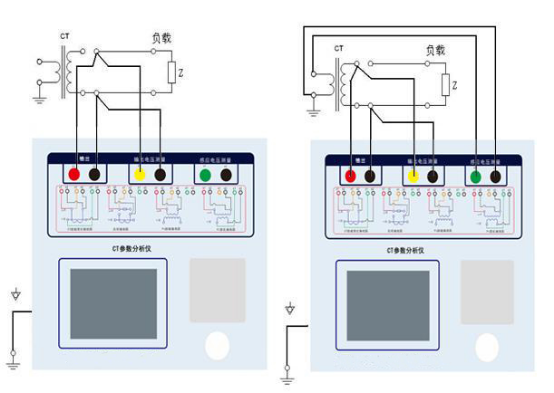

圖2.1 CT直阻、勵磁、變比試驗接線方式圖2.2 CT二次負荷試驗接線方式

第二步：同一CT其他繞組開路，CT的一次側一端要接地，設備也要接地。

第三步：接通電源，準備參數設置。

3. 參數設置

試驗參數設置界麵分別如圖2.3、圖2.4。

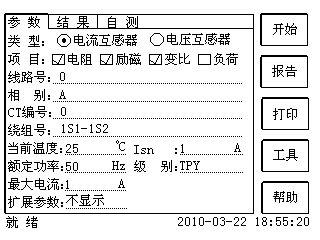

圖2.3 基本參數設置界麵

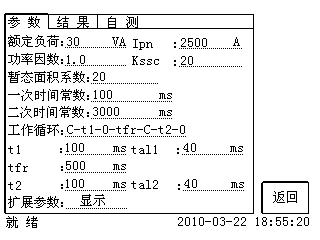

圖2.4 擴展參數設置界麵

參數設置步驟如下：

用旋轉鼠標切換光標到要設置的參數位置。

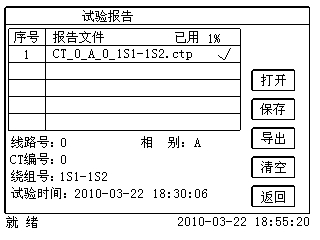

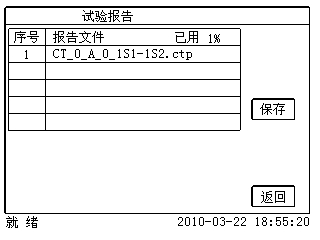

（1）線路號、相別、CT編號、繞組號：可輸入字母和數字，默認保存的報告文件名為“CT_線路號_相別_CT編號_繞組號.”。

（2）額定二次電流 wpsCA1A.tmp.png ：電流互感器二次側的額定電流，一般為1A和5A。

（3）級別：被測繞組的級別，對於CT，有P、TPY、計量、PR、PX、TPS、TPX、TPZ等8個選項。

（4）當前溫度：測試時繞組溫度，一般可輸入測試時的氣溫。

（5）額定頻率：可選值為：50Hz或60Hz。

（6）最大測試電流：一般可設為額定二次電流值，對於TPY級CT，一般可設為2倍的額定二次電流值。對於P級CT，假設其為5P40，額定二次電流為1A，那麽最大測試電流應設5%*40*1A=2A；假設其為10P15，額定二次電流為5A，那麽最大測試電流應設10%*15*5A=7.5A。

如果用戶希望看到以下結果，需要準確設置擴展參數，否則可以跳過這一步，（建議用戶設置）。

（1）匝比誤差、比值差和相位差

（2）準確計算的極限電動勢及其對應的複合誤差

（3）實測的準確限製係數、儀表保安係數和對稱短路電流倍數

（4）實測的暫態麵積係數、峰瞬誤差、二次時間常數

對於不同級別的CT，擴展參數的設置也不同，見表2.2。

表2.2 CT擴展參數描述

參數	描述	P	TPY	計量	PR	PX	TPS	TPX	TPZ
額定一次電流	用於計算準確的實際電流比	√	√	√	√	√	√	√	√
額定負荷，功率因數	銘牌上的額定負荷，功率因數為0.8或1	√	√	√	√	√	√	√	√
額定負荷，功率因數	銘牌上的額定負荷，功率因數為0.8或1	√	√	√	√	√	√	√	√
額定準確限值係數	銘牌上的規定，默認：10。用於計算極限電動勢及其對應的複合誤差	√
額定對稱短路電流係數	銘牌上的規定，默認：10。用於計算極限電動勢及其對應的峰瞬誤差		√				√	√	√
額定暫態麵積係數	銘牌上的規定，默認：20		√					√	√
一次時間常數	默認：100ms		√					√	√
二次時間常數	默認：3000ms		√						√
工作循環	C-t1-O或C-t1-O-tfr-C-t2-O，默認：C-t1-O循環		√					√
t1	第一次電流通過時間，默認：100ms		√					√
tal1	一次通流保持準確限值的時間，默認：40ms
tfr	第一次打開和重合閘的延時，默認：500ms。選擇C-t1-O-tfr-C-t2-O循環才顯示		√					√
t2	第二次電流通過時間，默認：100ms。選擇C-t1-O-tfr-C-t2-O循環才顯示		√		√			√
tal2	二次通流保持準確限值的時間，默認：40ms 選擇C-t1-O-tfr-C-t2-O循環才顯示		√					√
額定儀表保安係數	銘牌上的規定，默認值：10。用於計算極限電動勢及其對應的複合誤差			√
擴大電流標定 ext	範圍：100％～400％，默認：120％			√
額定計算係數						√
額定拐點電勢Ek						√
Ek對應的Ie						√
麵積係數							√
額定Ual	額定等效二次極限電壓						√
Ual對應的Ial							√

第五步：選擇右邊的開始按鈕進行試驗。

4.試驗結果

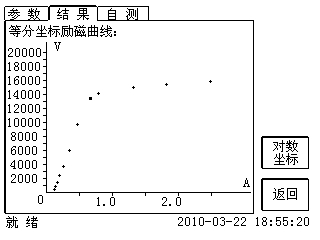

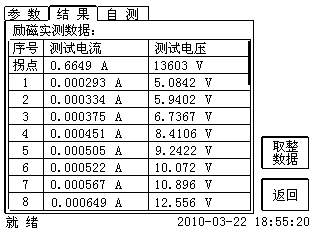

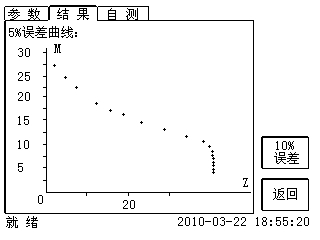

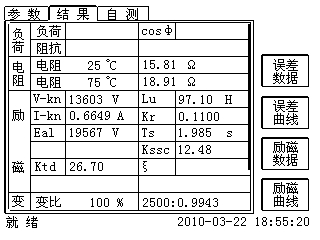

試驗結果頁，界麵分別如圖2.5～2.6。

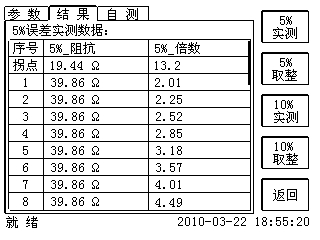

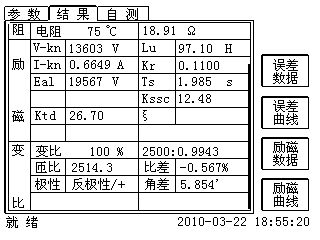

圖2.5 試驗結果界麵一

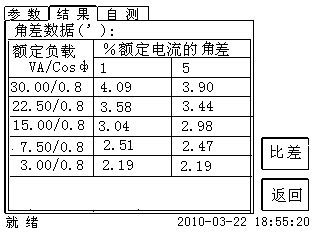

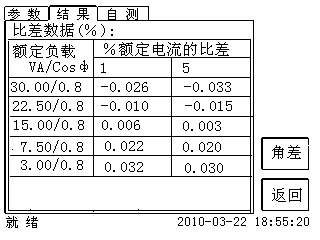

圖2.6 試驗結果界麵二

對於不同級別的CT和所選的試驗項目，試驗結果也不同，見表2.3。

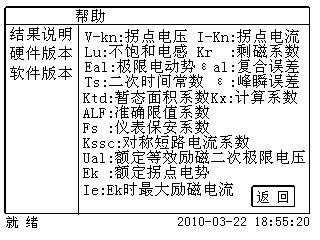

表2.3 CT試驗結果描述

試驗結果		描述	P	TPY	計量	PR	PX	TPS	TPX	TPZ
負荷	實測負荷	單位：VA，CT二次側實測負荷	√	√	√	√	√	√	√	√
	功率因數	實測負荷的功率因數	√	√	√	√	√	√	√	√
	阻抗	單位：Ω，CT二次側實測阻抗	√	√	√	√	√	√	√	√
電阻	電阻（25℃）	單位：Ω，當前溫度下CT二次繞組電阻	√	√	√	√	√	√	√	√
電阻	電阻（75℃）	，單位：Ω，折算到75℃下的電阻值	√	√	√	√	√	√	√	√
勵磁	拐點電壓和拐點電流	單位：分別為V和A，根據標準定義，拐點電壓增加10%時，拐點電流增加50%。	√	√	√	√	√	√	√	√
	不飽和電感	單位：H，勵磁曲線線性段的平均電感	√	√	√	√	√	√	√	√
	剩磁係數	剩磁通與飽和磁通的比值	√	√	√	√	√	√	√	√
	二次時間常數	單位：s,CT二次接額定負荷時的時間常數	√	√	√	√	√	√	√	√
	極限電動勢	單位：V，根據CT銘牌和75℃電阻計算的極限電動勢	√	√	√	√			√	√
	複合誤差	極限電動勢或額定拐點電勢Ek下的複合誤差	√		√	√	√
	峰瞬誤差	極限電動勢下的峰瞬誤差		√					√	√
	準確限值係數	實測的準確限值係數	√			√
	儀表保安係數	實測的儀表保安係數			√
	對稱短路電流倍數Kssc	實測的對稱短路電流倍數		√				√	√	√
	暫態麵積係數	實際的暫態麵積係數		√					√	√
	計算係數Kx	實測的計算係數					√
	額定拐點電勢Ek						√
	Ek對應的Ie	額定拐點電勢對應的實測勵磁電流					√
	額定Ual	額定等效二次極限電壓						√
	Ual對應的Ial	額定等效二次極限電壓對應的實測勵磁電流						√

變比	變比	額定負荷下的實際電流比	√	√	√	√	√	√	√	√
	匝數比	被測試的二次繞組與一次繞組的實際匝比	√	√	√	√	√	√	√	√
	比值差	額定負荷下的電流誤差	√	√	√	√	√	√	√	√
	相位差	額定負荷下的相位差	√	√	√	√	√	√	√	√
	極性	CT一次和二次的極性關係，有同極性/－（減極性）和反極性/+（加極性）兩種	√	√	√	√	√	√	√	√
	匝比誤差	實測匝數比與額定匝比的相對誤差					√	√

2.2 電壓互感器試驗

在參數界麵，用旋轉鼠標切換光標到互感器類型欄，選擇互感器類型為電壓互感器。

2.2.1 試驗接線

試驗接線步驟如下：

第一步：根據表2.4描述的PT試驗項目說明，依照圖2.7或圖2.8進行接線。

表2.4 PT試驗項目說明

電阻	勵磁	變比	說明	接線圖
√			測量PT的二次繞組電阻	圖2.7，一次側必須斷開
√	√		測量PT的二次繞組電阻、勵磁特性	圖2.7，一次側必須斷開
		√	檢查PT變比和極性	圖2.8

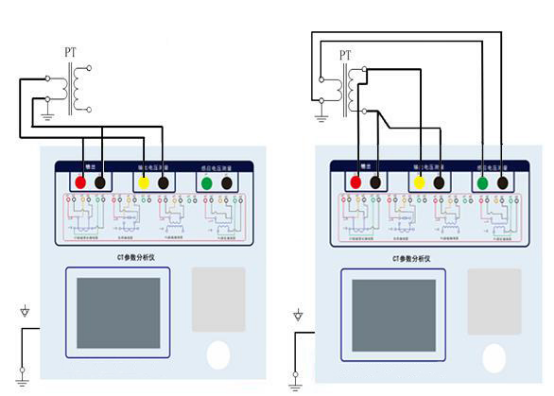

圖2.7 PT直阻、勵磁試驗接線方式圖2.8 PT變比、極性試驗接線方式

第二步：同一PT其他繞組開路。

第三步：接通電源，準備參數設置。

2.2.2 參數設置

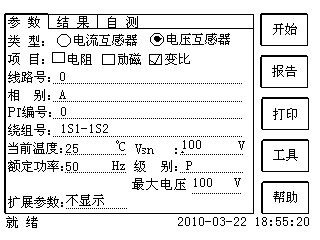

PT的試驗參數設置界麵如圖2.9。


圖2.9 PT參數設置界麵

參數設置步驟如下：

用旋轉鼠標切換光標到要設置的參數位置。

（1）線路號、相別、PT編號、繞組號可輸入字母和數字。

（2）額定二次電壓 wpsCA89.tmp.png ：電壓互感器二次側的額定電壓。

（3）級別：被測繞組的級別，有P、計量等2個選項。

（4）當前溫度：測試時繞組溫度，一般可輸入當時的氣溫。

（5）額定頻率：可選值為：50Hz或60Hz。

（6）最大測試電壓：試驗時設備輸出的最大工頻等效電壓。

（7）最大測試電流：試驗時設備輸出的最大交流電流。

第四步：選擇右邊的開始按鈕進行試驗。

2.2.3 試驗結果

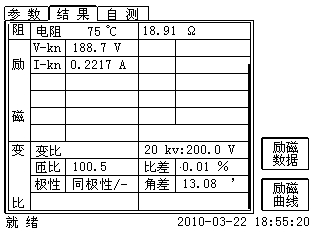

試驗結果頁，如圖2.10。


圖2.10 P級PT的試驗結果界麵

對於不同級別的PT和所選的試驗項目，試驗結果也不同，見表2.5。

表2.5 PT試驗結果描述

試驗結果		描述	P	計量
電阻	電阻（25℃）	單位：Ω，當前溫度下的電阻	√	√
電阻	電阻（75℃）	單位：Ω，參考溫度下的電阻值，溫度可修改	√	√
勵磁	拐點電壓和拐點電流	單位：分別為V和A，根據標準定義，拐點電壓增加10%時，拐點電流增加50%。	√	√
變比	變比	額定負荷或實際負荷下的實際電流比	√	√
	匝數比	被測試的二次繞組與一次繞組的實際匝比	√	√
	比值差	額定負荷或實際負荷下的電流誤差	√	√
	相位差	額定負荷或實際負荷下的相位差	√	√
	極性	PT一次和二次的極性關係，有同極性/－（減極性）和反極性/+（加極性）兩種	√	√

2.3 自測頁

自測界麵如圖2.11。在萬用表幫助下，自測功能可用於檢查設備是否損壞，測量電路是否正常。

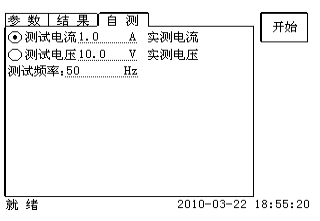

圖2.11 自測測試界麵

2.3.1 參數設置

自測測試所需的參數如下表：

表2.6 自測測試參數

參數	描述
測試電流	需要裝置輸出的電流，有效值範圍：1mA~5A
測試電壓	需要裝置輸出的電壓，有效值範圍：1V~100V
測試頻率	需要裝置輸出電壓或電流的頻率，範圍：0~50Hz
